Elektronický indikátor topných nákladů E-ITN 30.6 s integrovaným rádiovým vysílačem - wireless M-BUS

E-ITN 30 je moderní elektronický přístroj určený k poměrovému rozdělování nákladů na teplo u domů s centrálním vytápěním. Indikátor lze použít k rozúčtování jak měsíčního, tak ročního účetního období.

Indikátor topných nákladů E-ITN 30 je plně dvoučidlový - měřením teploty otopného tělesa i teploty místnosti zajišťuje přesné měření spotřební hodnoty otopného tělesa. Oproti jednočidlovému indikátoru výrazně minimalizuje riziko takzvaných letních náměrů.

Odečet údajů

Díky integrovanému rádiovému vysílači není vyžadována při odečtech naměřených hodnot přítomnost uživatele bytu a zároveň nedochází ke vstupu cizích osob do bytu.

Odečet naměřených dat může být prováděn pracovníkem rozúčtovací firmy s pomocí mobilní přijímací jednotky před domem.

Z rádiových dat můžete zjistit následující informace: sériové číslo indikátoru, datum začátku účetního období, datum odečtu, datum porušení elektronické plomby, náměr za aktuální roční účetní období, náměr za minulé roční účetní období, náměr za aktuální měsíční účetní období, náměr za minulé měsíční účetní období, průměrná teplota okolí otopného tělesa za minulé měsíční účetní období.

Uživatelská kontrola

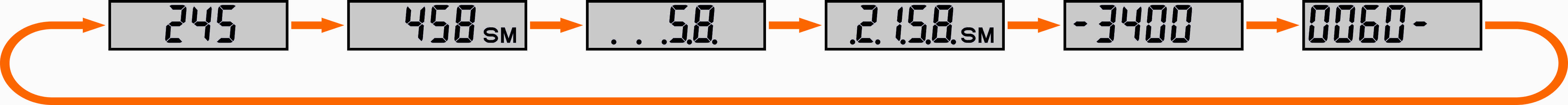

Každý uživatel si může kdykoliv zkontrolovat aktuální hodnotu v probíhajícím zúčtovacím období i archivní hodnotu za minulé zúčtovací období na LC displeji. Ten je pro lepší dostupnost umístěn na horní straně moderně designovaného přístroje.

1. aktuální hodnota v probíhajícím zúčtovacím ročním období
2. archivní hodnota za minulé zúčtovací roční období
3. aktuální hodnota v probíhajícím zúčtovacím měsíčním období
4. archivní hodnota za minulé zúčtovací měsíční období
5. první část sériového čísla indikátoru
6. druhá část sériového čísla indikátoru

Ochrana proti ovlivnění

Indikátor topných nákladů E-ITN 30.6 je vybaven elektronickou plombou, která umožňuje rozeznat neautorizovanou manipulaci a zaznamená její přesné datum. Údaj o neautorizované manipulaci je vysílán v rádiovém signálu.

Při pokusu o tepelné ovlivnění se indikátor přepne do jednosnímačového režimu. Po ukončení ovlivňování indikátor začne měřit opět ve standardním režimu. Pomocí infračerveného rozhraní je možné z paměti přístroje přečíst spotřební hodnoty a teploty radiátoru za posledních 12 měsíců.

Šifrování

Indikátor E-ITN 30.6 je volitelně možné zašifrovat AES - 128 (velikost bloku šifrovaných dat je 128 bitů, velikost klíče je 128 bitů). Klíč se skládá ze dvou částí - první je přesně nadefinovaná ve výrobě pro každého uživatele jinak, druhou část si partner volí sám v nastavovacím protokole.

Použití

Doporučená oblast instalace je na jednotrubkových horizontálních nebo vertikálních otopných soustavách a dvoutrubkových otopných soustavách s nejnižší střední projektovanou teplotou teplonosné látky větší nebo rovnou 35 °C a nejvyšší střední projektovanou teplotou teplonosné látky menší nebo rovnou 105 °C.

Technické údaje rádiové části

Komunikační protokol	W-MBUS dle ČSN EN 13757-4
Metoda indikace	dvousnímačová metoda
Podmínky registrace	teplota snímače na otopném tělese >= 23°C a teplotní rozdíl mezi střední teplotou teplonosné látky a teplotou okolí <= 5 K, (dle normy EN 834:2013), odlišné podmínky pro registraci v letním období
Celkový vyhodnocovací součinitel	individuální stupnice
Kalendářní funkce	náměr za aktuální, minulé i předminulé roční účetní období; měsíční náměry; min., průměr. a max. teploty radiátoru;počty otopných dnů za posledních 12 měsíců
Zobrazení údajů	pětimístný LC displej + 2 speciální znaky
Odečet údajů	vizuálně, rádiové a infračervené rozhraní
Ochrana proti ovlivnění	průběžná kontrola, při pokusu o tepelné ovlivnění se indikátor přepne do jednosnímačového režimu mechanická plomba s označením rozúčtovatele elektronická plomba - při demontáži zaznamenání data manipulace
Zálohování dat	každodenní zálohování naměřených údajů včetně reálného času
Kontrola funkce	automatická, zvnějšku aktivovatelná a kontrolovatelná
Rozměry	100 x 37 x 33 mm
Napájení	lithiová baterie 3,0 V
Materiál	ABS + PC / Al - F22
Krytí	IP 42
Shoda s legislativou	ČSN EN 834

Technické údaje rádiové části

Provozní frekvence	868,95 MHz
Vysílací výkon	< 5 mW
Délka vysílání	~ 5 ms
Dosah vysílaných dat	až 250 m (bez vstupu do domu, s doplňkovou panelovou anténou) Pozn.: veškeré kovové konstrukční prvky jako armování, výtahy, rozvodny atd. negativně ovlivňují dosah rádiového signálu.
Kodování dat	volitelně AES - 128, (velikost bloku šifrovaných dat je 128 bitů, velikost klíče je 128 bitů)

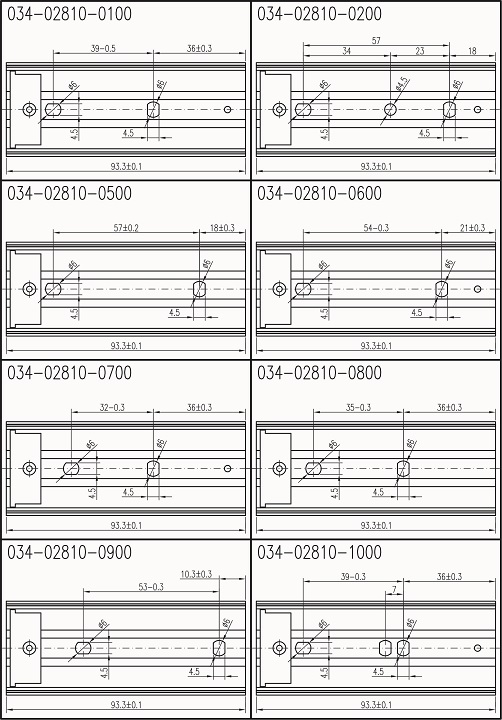

Rozměrové náčrty
