Externí senzor pro E-ITN 40

Externí senzor pro E-ITN 40 zajišťuje měření teploty na otopných tělesech, kde není možné instalovat indikátor E-ITN 40.

Instalace indikátoru s externím senzorem spočívá v montáži dvou položek, a to indikátoru a senzoru zvlášť. Indikátor se nasadí na základnu uchycenou na zeď. Senzor je uchycen na základní desku z hliníkové slitiny, která se namontuje na otopné těleso.

Použití

Doporučená oblast instalace je na jednotrubkových horizontálních nebo vertikálních otopných soustavách a dvoutrubkových otopných soustavách s nejnižší střední projektovanou teplotou teplonosné látky větší nebo rovnou 35 °C a nejvyšší střední projektovanou teplotou teplonosné látky menší nebo rovnou 105 °C a zároveň zde nelze umístit indikátor z důvodu jeho rozměrů nebo dlouhodobých nepříznivých tepelných podmínek.

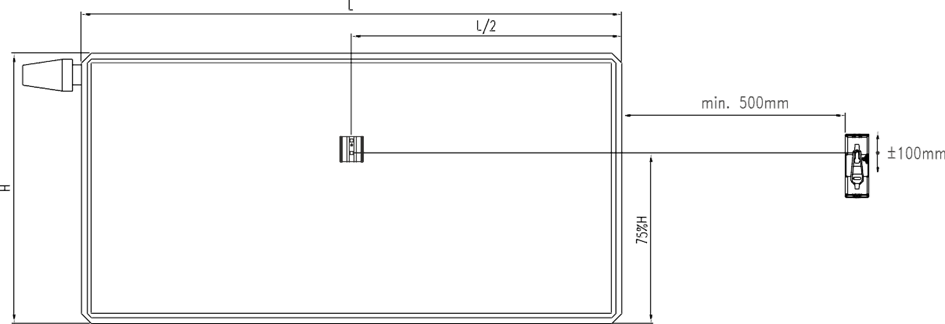

Místo upevnění indikátoru E-ITN 40 s externím senzorem na článková a desková otopná tělesa

Desková otopná tělesa

Pro místo instalace externího senzoru na otopném tělese obecně musí být zvoleno takové místo, v němž existuje vztah mezi naměřenou spotřební hodnotou a tepelným výkonem otopného tělesa v dostatečně širokém provozním rozsahu.
Uvnitř jedné zúčtovací jednotky musí být stanoveno místo připevnění podle jednotných kritérií. Připevnění indikátoru E-ITN 40 s externím senzorem na otopné těleso musí být trvale zabezpečené proti manipulaci.
Upozornění: Nedodržení podmínek montáže může mít za následek chybnou funkci indikátoru!

Vertikální umístění

Externí senzor pro indikátor E-ITN 40 je umístěn v 75% celkové výšky otopného tělesa (měřeno zdola), vztaženo na spodní otvor základní desky senzoru s tolerancí max. +/- 10 mm. Indikátor je instalován ve vzdálenosti min. 500 mm od otopného tělesa na straně, která není ovlivňována přívodním potrubím a ve stejné výši od podlahy jako externí senzor s max. vertikální tolerancí +/- 100 mm. Nikdy nesmí být montován nad úroveň horní hrany otopného tělesa a nesmí být zastavěn.

Horizontální umístění

U článkových a deskových otopných těles s lichým počtem článků, mezer nebo prolisů je externí senzor instalován do poloviny délky otopného tělesa L. Při sudém počtu článků, mezer nebo prolisů se umístí blíže ke konci otopného tělesa, tj. Např. u 10 článkového tělesa mezi 5. a 6. článek.

Na otopná tělesa s délkou L > 2000 mm nebo na tělesa s nadměrnými tepelnými výkony je potřeba nainstalovat 2 externí senzory.

Více informací k montáži externího senzoru k E-ITN 40 najdete v manuálu E-ITN 40 kapitola 8 Externí senzor pro E-ITN 40

Technické parametry

Rozsah použití	tmax <= 105°C tmin >= 35°C
Podmínky registrace	teplota snímače na otopném tělese >= 23°C a teplotní rozdíl mezi střední teplotou teplonosné látky a teplotou okolí <= 5 K, (dle normy EN 834:2013), odlišné podmínky pro registraci v letním období
Kontrola funkce	automatická, z vnějšku aktivovatelná a kontrolovatelná
Elektronická plomba	Ano
Krytí	IP 42
