Odečtové jednotky

Systém centrálnách odečtů AMR 40 je moderní a efektivní řešení pro automatický sběr dat z měřících zařízení, jako jsou elektronické indikátory topných nákladů, vodoměrů, rádiových modulů pro vodoměry, kalorimetry atd. Tento systém se skládá z řídící jednotky nazývané Gate a několika sběrných jednotek Repeaterů.

Systém centrálních odečtů CRS 40 V3 slouží k bezkontaktnímu odečtu dat vysílaných měřícími zařízeními E‑ITN 30, E-ITN 40, E-RM 30 a zařízení vysílající dle normy Wireless M-Bus, které vysílají v protokolu C1 a T1. Systém je bezdrátový a s výjimkou napájení z elektrické sítě 230 V (a případného připojení k Internetu) nevyžaduje při instalaci montáž žádných kabelů.

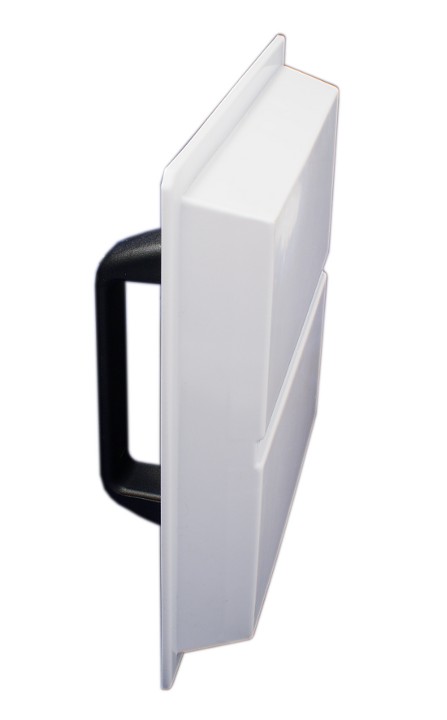

Anténa RST-869V-3 je určena pro použití v kompletu s rádiovými zařízeními v pásmu 868 MHz. Anténa má kruhovou polarizaci, menší směrovost a nízký VSWR. Zářiče jsou umístěny v plastovém krytu. Přídavná rukojeť umožňuje použití antény v přenosném provedení. Anténa je vybavena konektorem N - female.

RFU 40 je odečtová jednotka, která slouží k příjmu rádiových dat z indikátorů topných nákladů E-ITN a rádiových modulů pro bytové vodoměry E-RM vysílající protokolem APATOR METRA. Jde o samostatně fungující zařízení napájené vlastním akumulátorem. Jeho design je koncipován s ohledem na praktičnost a použitelnost v terénu. Odečtová jednotka je určena pro použití s mobilním zařízením s operačním systémem Android, verze 4.2 a vyšší. Obsluha jednotky probíhá prostřednictvím obslužného software Radio Reader, který musí být nainstalován v obslužném zařízení např. v mobilním telefonu.

Rádiová odečtová jednotka RFU 35 slouží k bezkontaktnímu odečtu dat vysílaných indikátory topných nákladů E-ITN 30 a rádiovými moduly pro vodoměr E-RM 30. Jednotka se připojuje k počítači (obvykle notebook / netbook) přes standardní USB rozhraní. Jednotka může být použita s dodávanou všesměrovou prutovou anténou nebo může být pro zvýšení dosahu vybavena volitelnou panelovou anténou ZZ P-868.

Systém centrálních odečtů CRS 40 V2 a CRS 40 V2 COMBI slouží k bezkontaktnímu odečtu dat vysílaných rádiovými indikátory topných nákladů E-ITN 30 a rádiovými moduly pro vodoměry E-RM 30. Systém je bezdrátový a s výjimkou napájení z elektrické sítě 230 V (a případného připojení k Internetu) nevyžaduje při instalaci montáž žádných kabelů.

Jednotka IRU 10.00 slouží k odečtu dat z elektronických indikátorů topných nákladů E-ITN 10, 20, 30 a rádiových modulů pro bytové vodoměry E-RM 30 přes infračervené (IR) rozhraní. U rádiových modulů E-RM 30 (neobsahují LC displej), lze navíc provádět pomocí odečtové jednotky jejich základní obsluhu (přepínání mezi jednotlivými pracovními režimy, zobrazení informací o nastavených parametrech a funkci modulu).

Resetovací jednotka IRU 10.00 je jednoúčelové zařízení určené k rychlému a jednoduchému resetování (nulování) náměrů u rádiových modulů pro bytové vodoměry E-RM 30 přes infračervené (IR) rozhraní. Resetovací jednotka se skládá z dvoudílného plastového krytu, ve kterém je umístěna elektronická část včetně baterií. Jednotlivé díly krytu jsou spojeny šroubem, po jehož uvolnění lze sejmout horní stranu krytu a provést výměnu baterií. V horní části jednotky je umístěna odečtová hlavice s vysílací (a zároveň přijímací) infra diodou a LC displej. Na levém boku se nachází tlačítko pro obsluhu resetovací jednotky a konektor sériového rozhraní (ten však v resetovací jednotce nemá žádnou funkci, je přejatý s hardwarově totožné odečtové jednotky IRU 10).

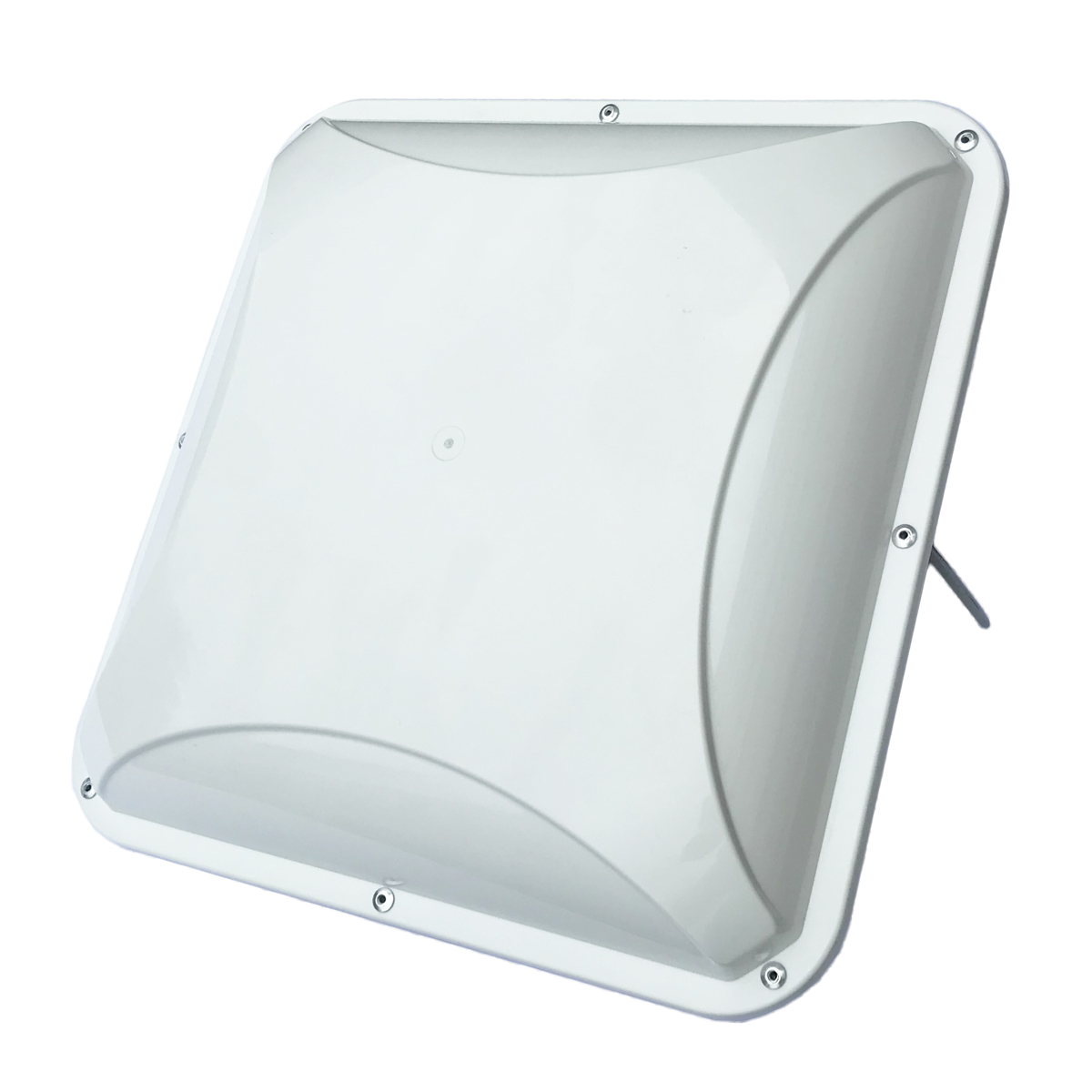

Směrová panelová anténa ZZ P-868 je volitelným příslušenstvím k rádiové odečtové jednotce RFU 30/35/40. Jejím připojením získáte možnost odečítat vysílaná data indikátorů topných nákladů E-ITN 30 a rádiových modulů k vodoměrům E-RM 30 z výrazně větší vzdálenosti než se standardní všesměrovou prutovou anténou. Ve většině případů mohou být data odečtena bez vstupu do domu.
