Elektronický indikátor topných nákladů E-ITN 10.7

Podle nové směrnice 2018/2020/EU jsou vyžadovány dálkové odečty. Od 15. října 2020 musí nově instalované indikátory topných nákladů umožňovat dálkový odečet dat. Z tohoto důvodu je ukočena výroba indikátorů E-ITN 10.

E-ITN 10.7 je dvoučidlový indikátor topných nákladů určený pro poměrové rozdělování nákladů na teplo u centrálně vytápěných domů.

Využití plně dvoučidlového systému umožňuje - díky měření teploty otopného tělesa i teploty místnosti - přesné měření spotřební hodnoty otopného tělesa a zabraňuje měření v letním období, tzv. "letním odečtům".

Odečet údajů

Odečet naměřených dat probíhá přes infračervené rozhraní mobilní odečtovou jednotkou IRU 10. Odečet je velice jednoduchý a může být proveden například i správcem domu.

Uživatelská kontrola

Každý uživatel si může kdykoliv zkontrolovat aktuální hodnotu v probíhajícím zúčtovacím období i archivní hodnotu za minulé zúčtovací období na LC displeji.

aktuální hodnota v probíhajícím zúčtovacím období
archivní hodnota za minulé zúčtovací období
kontrolní alfanumerický kód
první část sériového čísla indikátoru
druhá část sériového čísla indikátoru

Ochrana proti ovlivnění

Při pokusu o tepelné ovlivnění se indikátor přepne do jednosnímačového režimu. Po ukončení ovlivňování indikátor začne měřit opět ve standardním režimu. Při odečtu dat z indikátoru jsou také z paměti přístroje přeneseny spotřební hodnoty a teploty radiátoru za posledních 12 měsíců.

Použití

Doporučená oblast instalace je na jednotrubkových horizontálních nebo vertikálních otopných soustavách a dvoutrubkových otopných soustavách s nejnižší střední projektovanou teplotou teplonosné látky větší nebo rovnou 35 °C a nejvyšší střední projektovanou teplotou teplonosné látky menší nebo rovnou 90 °C.

Technické údaje

Metoda indikace	dvousnímačová metoda
Podmínky registrace	teplota snímače otopného tělesa ≥ 23 °C rozdíl teploty okolí a střední teploty otopné vody ≥ 4 °C
Celkový vyhodnocovací součinitel	jednotková stupnice, K = 1
Kalendářní funkce	loňský náměr, za posledních 12 měsíců: měsíční náměry, min., prům. a max. teploty radiátoru, počty otopných dnů
Zobrazení údajů	pětimístný LC displej + 2 speciální znaky
Odečet údajů	vizuálně, infračervené rozhraní
Ochrana proti ovlivnění	průběžná kontrola, při pokusu o tepelné ovlivnění se indikátor přepne do jednosnímačového režimu
Zálohování dat	každodenní zálohování naměřených údajů včetně reálného času
Kontrola funkce	automatická, z vnějšku aktivovatelná a kontrolovatelná
Rozměry	97 x 36 x 22,5 mm
Napájení	lithiová baterie 3,0 V
Materiál	ABS + PC / Al - F22
Krytí	IP 42
Shoda s legislativou	ČSN EN 834

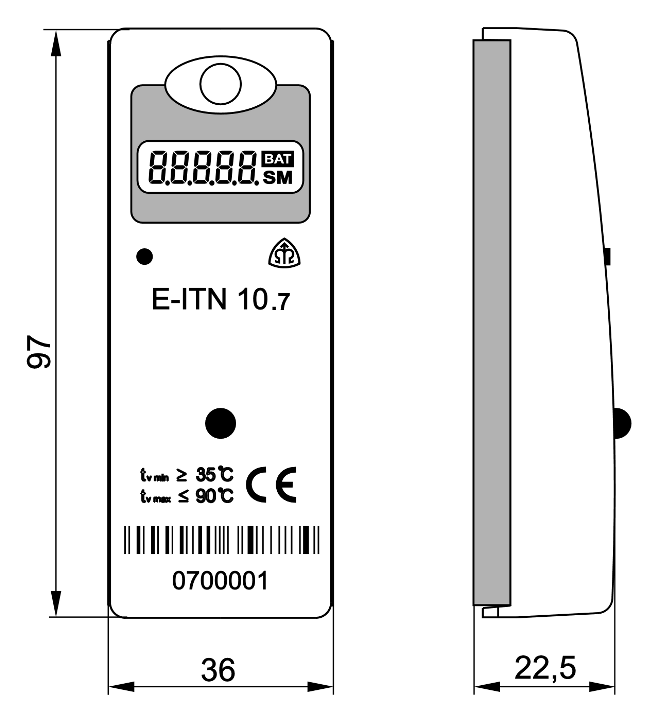

Rozměrové náčrty

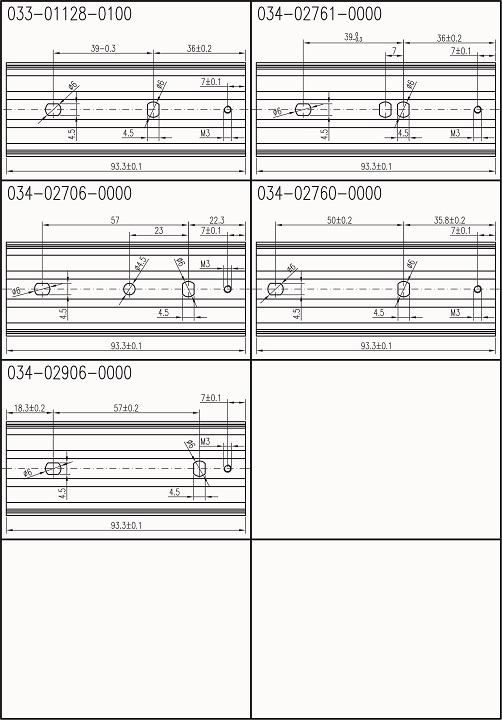

Možné typy základních desek
