Elektronický indikátor topných nákladů E-ITN 10.4
Podle nové směrnice 2018/2020/EU jsou vyžadovány dálkové odečty. Od 15. října 2020 musí nově instalované indikátory topných nákladů umožňovat dálkový odečet dat. Z tohoto důvodu je ukočena výroba indikátorů E-ITN 10.
E-ITN 10.4 je indikátor topných nákladů určený pro poměrové rozdělování nákladů na teplo u centrálně vytápěných domů.
Indikátor E-ITN 10.4 využívá buď jeden (E-ITN 10.41) nebo dva teplotní snímače, kdy snímač teploty místnosti slouží jako startovací (E-ITN 10.42). Při využití startovacího snímače teploty je výrazně omezeno měření v letním období, tzv. "letní náměry".
Odečet údajů, uživatelská kontrola
Odečet naměřených dat probíhá vizuálně z dobře čitelného LC displeje. Každý uživatel si tak může kdykoliv zkontrolovat aktuální hodnotu v probíhajícím zúčtovacím období i archivní hodnotu za minulé zúčtovací období.
- aktuální hodnota v probíhajícím zúčtovacím období
- archivní hodnota za minulé zúčtovací období kontrolní
- alfanumerický kód
- první část sériového čísla indikátoru
- druhá část sériového čísla indikátoru
Použití
Doporučená oblast instalace je na jednotrubkových horizontálních nebo vertikálních otopných soustavách a dvoutrubkových otopných soustavách s nejnižší střední projektovanou teplotou teplonosné látky větší nebo rovnou 55 °C a nejvyšší střední projektovanou teplotou teplonosné látky menší nebo rovnou 90 °C.Technické údaje
| Metoda indikace | E-ITN 10.41: jednosnímačová metoda E-ITN 10.42: jednosnímačová metoda se startovacím snímačem |
| Podmínky registrace | E-ITN 10.41: teplota snímače otopného tělesa ≥ 28 °C E-ITN 10.42: teplota snímače otopného tělesa ≥ 20 °C rozdíl teploty okolí a střední teploty otopné vody ≥ 4 °C (podmínky mohou být nastaveny rozdílně pro letní a zimní období) |
| Celkový vyhodnocovací součinitel | jednotková stupnice, K = 1 |
| Kalendářní funkce | loňský náměr, za posledních 24 měsíců: měsíční náměry |
| Zobrazení údajů | pětimístný LC displej + 2 speciální znaky |
| Odečet údajů | vizuálně |
| Zálohování dat | každodenní zálohování naměřených údajů včetně reálného času |
| Kontrola funkce | automatická, z vnějšku aktivovatelná a kontrolovatelná |
| Rozměry | 97 x 36 x 22,5 mm |
| Napájení | lithiová baterie 3,0 V |
| Materiál | ABS + PC / Al - F22 |
| Krytí | IP 42 |
| Shoda s legislativou | ČSN EN 834 |

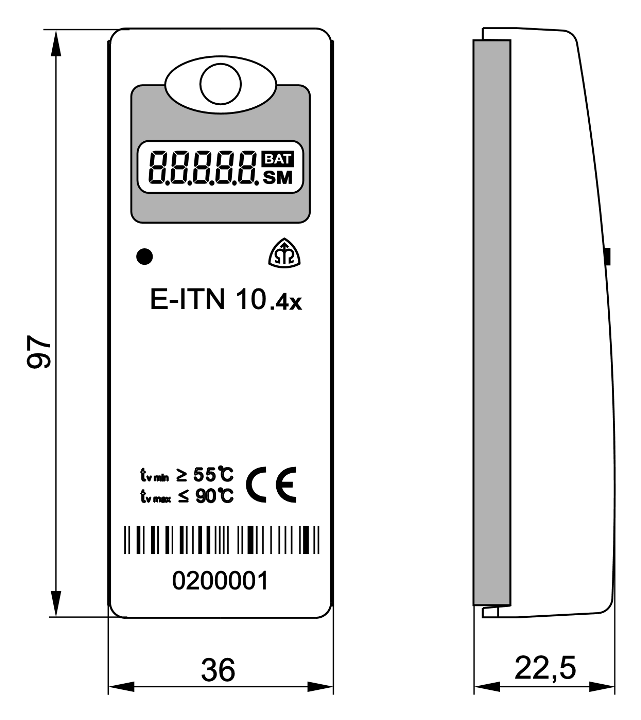

Rozměrové náčrty
Možné typy základních desek:
Soubory ke stažení
Certifikát SZÚ (shoda s ČSN EN 834:1995) Katalogový list E-ITN 10.4 Manuál k E-ITN 10 Prohlášení o shodě E-ITN 10.4Fotky produktu
