Termostaty TH 260, TH 261
Popis
Teplotně citlivý element je stonek termostatu, tvořený dilatující trubkou z antikorozní žáruvzdorné oceli. Teplotní dilatace trubky se přenáší invarovou tyčí přes pákový převod na spínací mechanismus, který je uzavřen v hlavici. Regulační knoflík k nastavení teploty je rovněž uzavřen v hlavici a lze jej zaaretovat, aby vlivem otřesů nedošlo k přestavení vypínací teploty. Pro připevnění termostatu slouží 2 patky s otvory pro šrouby. Při montáži nesmí být stonek mechanicky namáhán a musí být uložen tak, aby mohl dobře dilatovat. Termostat může být umístěn v libovolné poloze. Termostat je opatřen kabelovou ucpávkou P 13,5.
Invarové tyče mezi aktivní částí stonku a hlavicí zamezují nadměrnému oteplení hlavice.
Technické údaje
| Regulační rozsah | 200 °C až 400 °C |
| Diference spínací teploty | 5-20 K |
| Přesnost nastavení | ±10 % z nejvyšší hodnoty jmenovité vypínací teploty |
| Délka stonku | 160 mm + 110 mm tepelně izolační část |
| Jmenovité napětí, proud | 120 V , 0,5 A ss (TH 260) 250 V , 15 A st (TH 261) |
| Dovolená teplota hlavice | 120 °C |
| Dovolená teplota stonku | 500 °C |
| Hmotnost | cca 0,85 kg |
| Krytí | IP 44 |
| Odolnost vnějším vlivů | hlavice odolná vlivům třídy AB7, AE3, AM1, AN1, BE1 |
| Životnost | 10 000 cyklů |

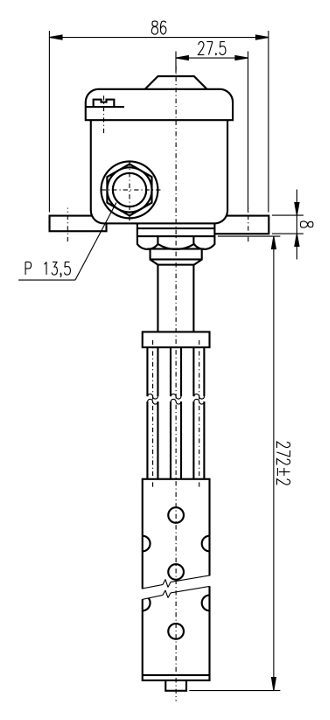

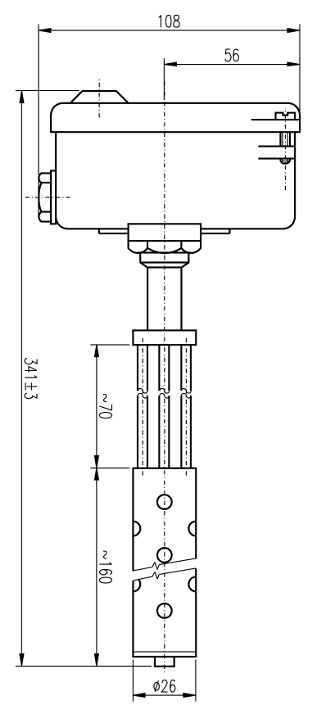

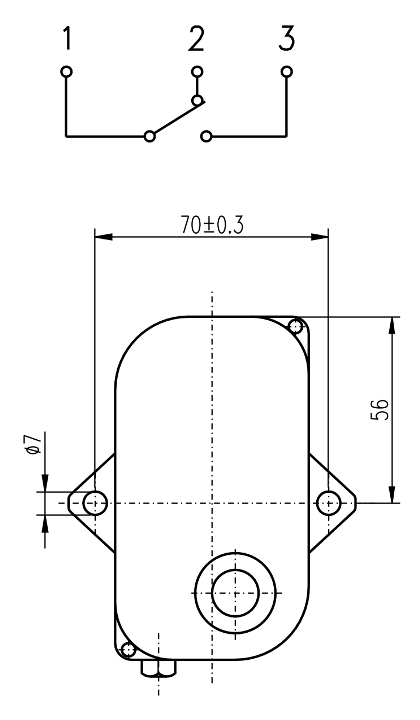

Rozměrové náčrty
