Termostaty TH 220, TH 221
Popis
Termostat sestává ze spínací hlavice a teplotního čidla. Teplotně citlivý element je stonek, tvořený mosaznou trubkou, jejíž dilataci přenáší na spínací mechanismus invarová tyč. Spínací mechanismus tvoří mžikový jednopólový přepínač. Stupnice vypínacích teplot je označena přímo na regulačním knoflíku. Spínací ústrojí termostatu je uzavřeno v hlavici. Montáž termostatu se provádí dvěma šrouby za patky na hlavici termostatu. Při montáži je nutno zajistit, aby stonek nebyl mechanicky namáhán. Při použití termostatu na zařízeních s otřesy je nutno stonek na volném konci uchytit, ovšem tak, aby mohl dilatovat, a dále je nutno nastavenou teplotu zaaretovat dotažením aretačního šroubu. Pro spínání stejnosměrného proudu jsou kontakty přemostěny kondenzátory.
Přednosti
- vysoká citlivost
- odolnost proti vlhkému a prašnému prostředí
Technické údaje
| Regulační rozsah | -20 °C až +60 °C |
| Diference spínací teploty | 1-3 K |
| Přesnost nastavení | ±5 % z nejvyšší hodnoty jmenovité vypínací teploty |
| Jmenovité napětí, proud | 60V, 1A ss; 120V, 0,5 A ss (TH 220) 250V, 15A st (TH 221) |
| Délka stonku | 560 mm |
| Hmotnost | cca 0,8 kg |
| Krytí | IP 44 |
| Odolnost vnějším vlivům | hlavice odolná vlivům třídy AB7, AE3, AM1, AN1, BE1 |
| Dovolená teplota hlavice | 120 °C |
| Dovolená teplota stonku | 140 °C |
| Životnost | 10 000 cyklů |

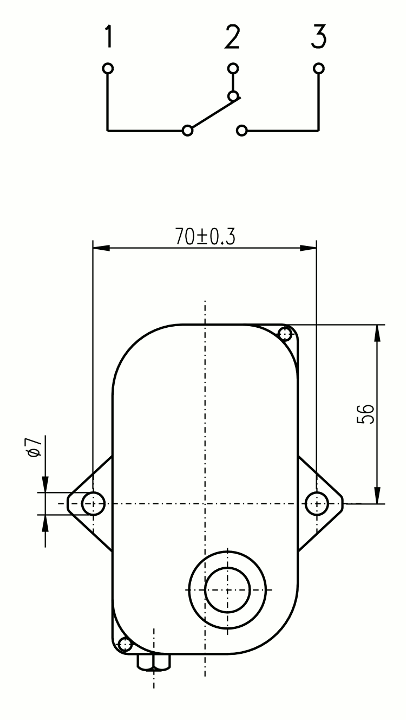

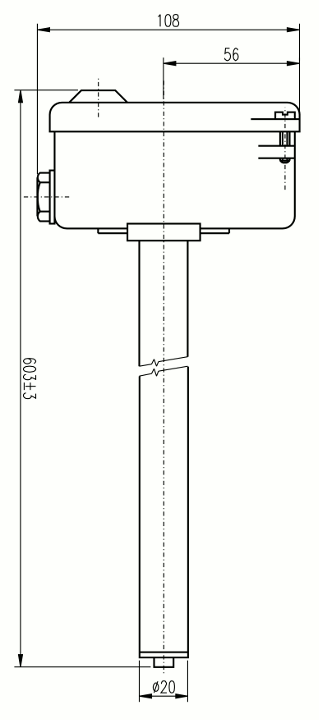

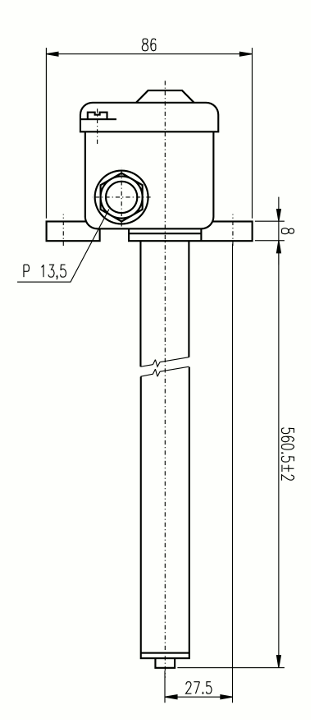

Rozměrové náčrty
Soubory ke stažení

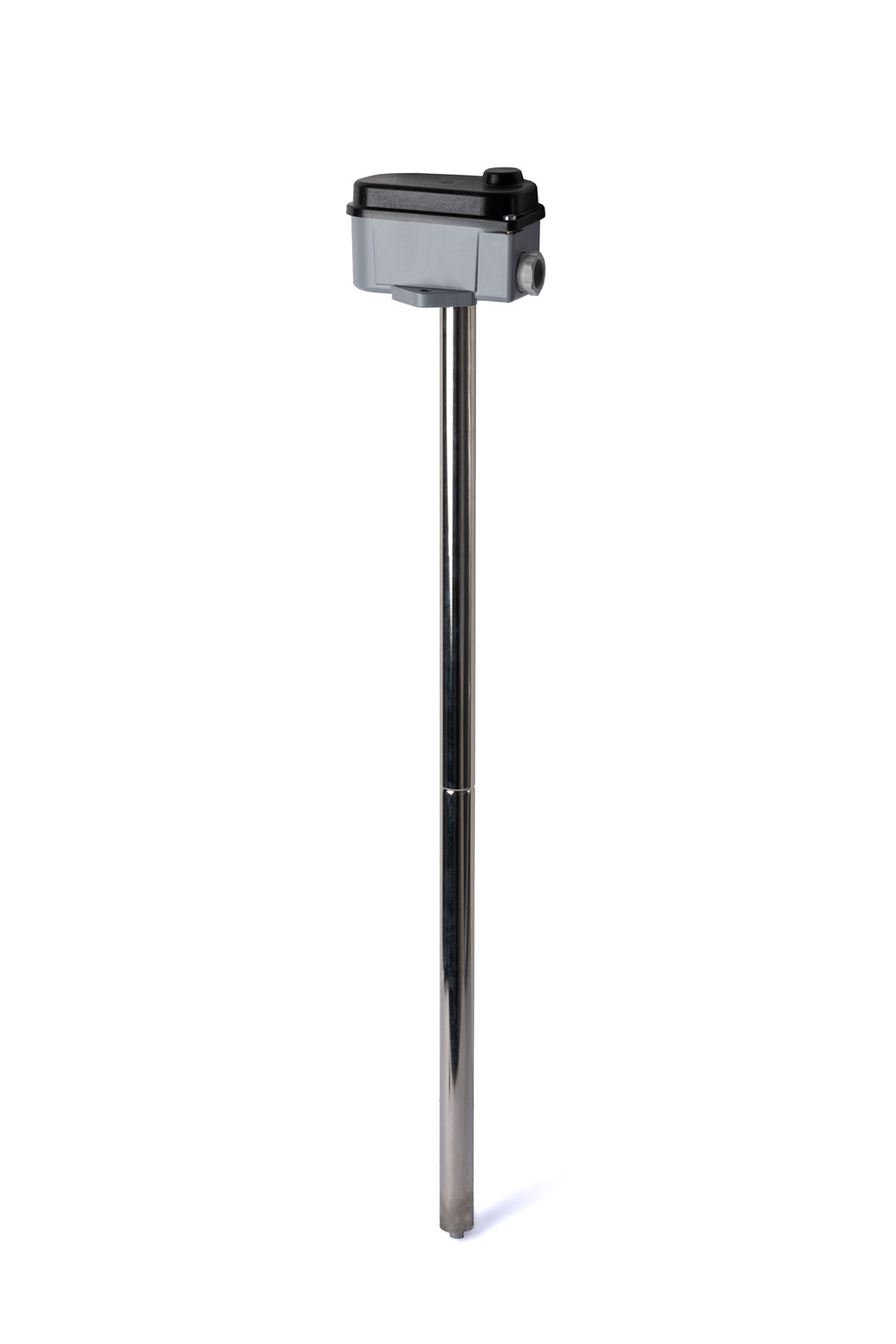

Katalogový list TH 220, TH 221 Návod k montáži a obsluze TH 220, TH 221 Prohlášení o shodě TH 220 Prohlášení o shodě TH 221Fotky produktu
