Termostaty řady TH 140

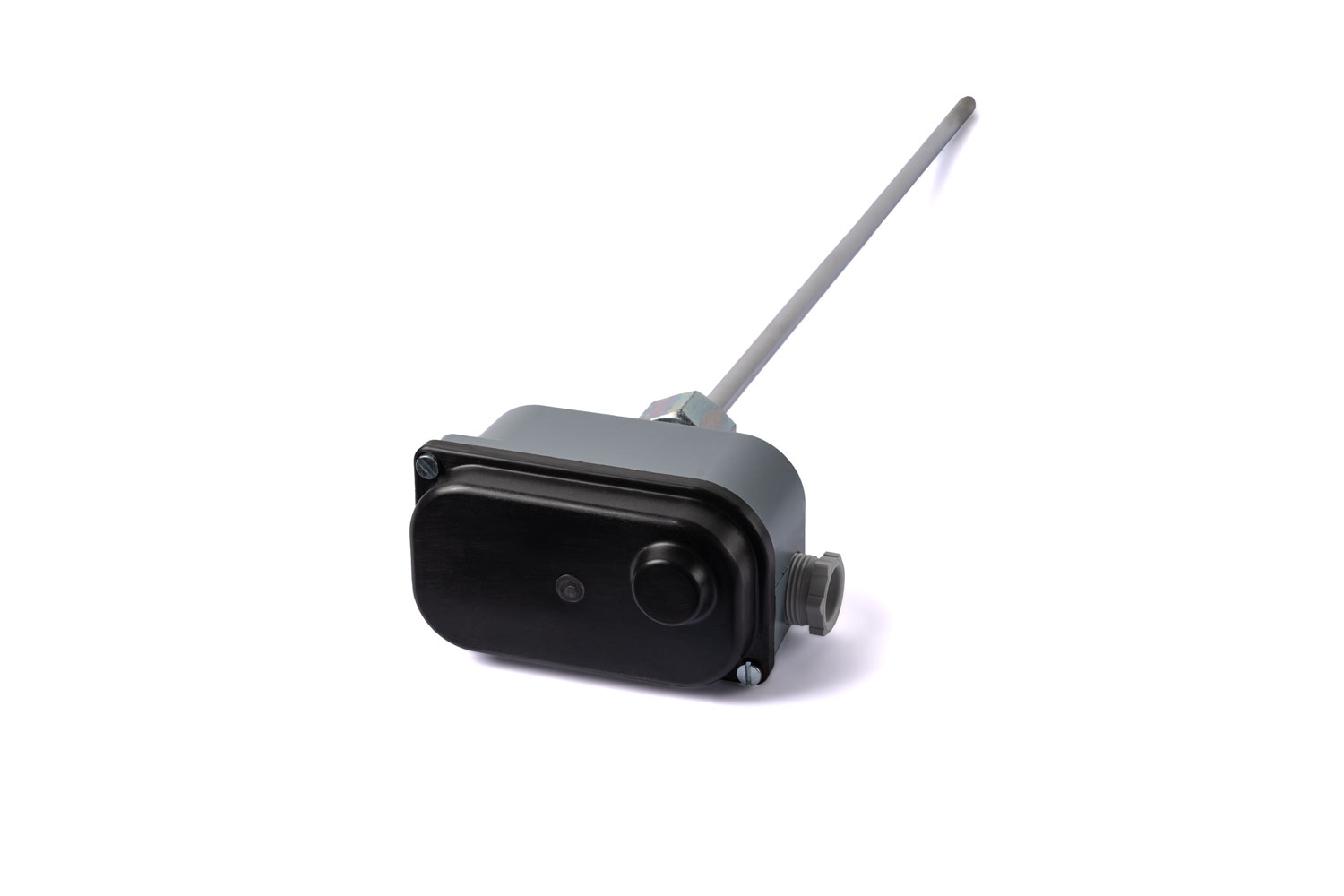

Popis
Teplotně citlivý element je stonek termostatu, tvořený u TH 140 a TH 143 dilatující mosaznou, u TH 141 a TH 144 antikorozní trubkou. Teplotní dilatace trubky se přenáší invarovou tyčí přes pákový převod na spínací mechanismus, který je umístěn v hlavici. Regulační knoflík pro nastavení žádané teploty je rovněž uzavřen v hlavici a lze jej zaaretovat, aby nedošlo (např. vlivem otřesů) k přestavení vypínací teploty. Termostat TH 140 ZP16 je pevně nastaven ve výrobním závodě podle požadavků zákazníka.
Pro připevnění termostatu v regulovaném prostředí slouží převlečná matice na stonku termostatu. Při montáži nesmí být stonek mechanicky namáhán a musí být uložen tak, aby mohl volně dilatovat. Při montáži v kapalném prostředí nutno použít ochrannou jímku. Termostaty TH 140 a TH 141 jsou určeny pro stejnosměrné zatížení - přepínací kontakty jsou přemostěny zhášecími kondenzátory. Termostaty TH 143 a TH 144 jsou určeny pro střídavé zatížení. Termostaty jsou velmi citlivé a odolné. Pracovní poloha termostatů je libovolná.
Technické údaje
| Typ |
TH 140 | TH 140 ZP 16 | TH 141 | TH 143 | TH 144 |
| Regulační rozsah | +20÷140 °C | +20÷140 °C | +100÷200 °C | +20÷140 °C | +100÷200 °C |
| Diference spínací teploty | 1÷4 K | 4÷12 K | 1÷6 K | 1÷4 K | 1÷6 K |
| Přesnost nastavení | ±10 % | ±10 % | ±10 % | ±10 % | ±10 % |
| Délka stonku L2 [mm] |
350 | 124 | 303 | 350 | 303 |
| Délka termostatu L3 [mm] |
440 | 214 | 393 | 440 | 393 |
| Jmenovité napětí, proud |
60 V, 1 A ss 120 V, 0,5 A ss |
250 V, 15 A st | 60 V, 1 A ss 120 V, 0,5 A ss |
250 V, 15 A st | 250 V, 15 A st |
| Hmotnost | 0,75 kg | 0,70 kg | 0,75 kg | 0,75 kg | 0,75 kg |
| Krytí |
IP 44 |
||||
| Odolnost vnějším vlivům | hlavice odolná vlivům třídy AB7, AE3, AM1, AN1, BE1 | ||||
| Životnost | 100 000 cyklů | ||||

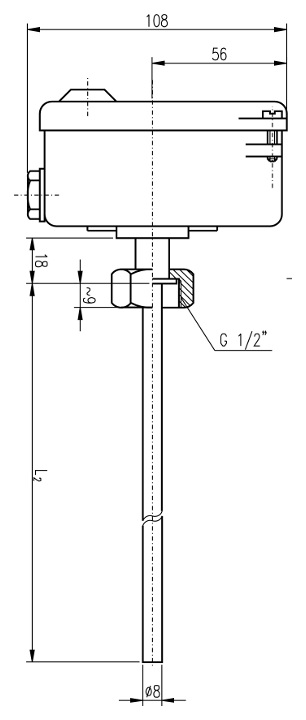

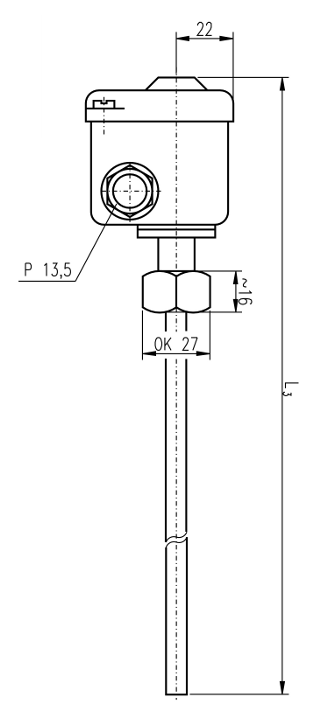

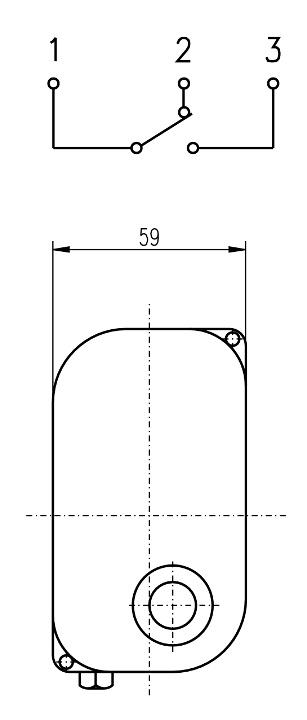

Rozměrové náčrty
