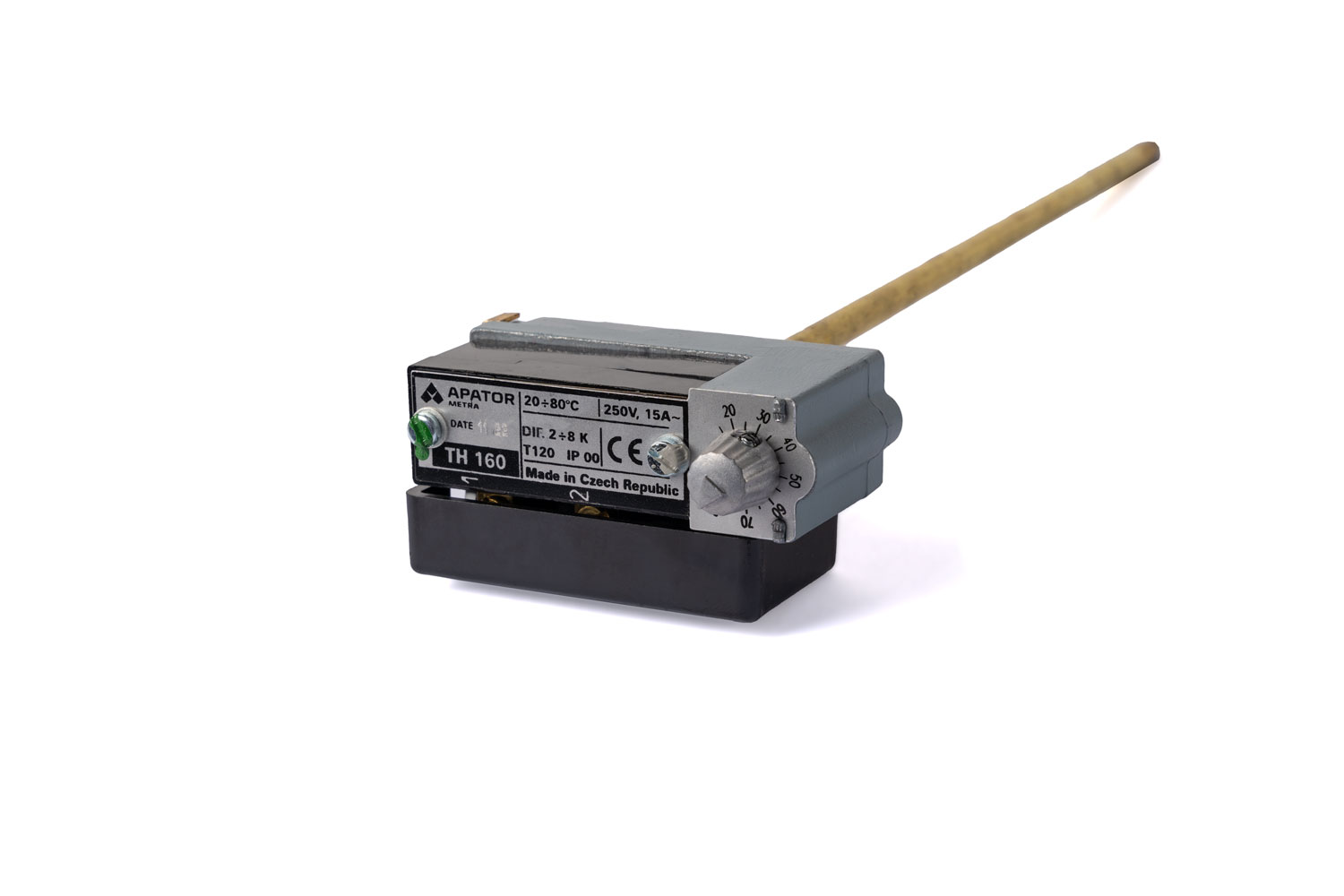

Termostaty řady TH 160
Popis
Termostaty se skládají ze dvou hlavních částí: teplotního čidla a spínací hlavice. Dilatační změny čidla se přenášejí prostřednictvím páky na spínač. Termostaty se vyrábí v provedení rozpínacím (2 svorky) nebo přepínacím (3 svorky). Svorky jsou šroubové s možností připojení vodičů s max. průřezem 4 mm. K ochranné svorce musí být připojen ochranný vodič. Standardní provedení je opatřeno krytem svorek pro zabránění náhodného dotyku. Požadavek na provedení bez krytu svorek musí být uveden v objednávce.
Při montáži je nutno chránit stonek i hlavici před nárazy a dále je třeba zabránit deformacím stonku. Na přání se k termostatům dodávají ochranné jímky.
Nastavení teploty
- Regulačním knoflíkem u termostatů TH 160, TH 160.1, TH 160.2, TH 163, TH 164, TH 166, TH 167 a TH 169. Teplotu lze u uživatele přestavit v rámci jmenovitého rozsahu.
- Ve výrobním závodě na základě specifikace v objednávce. Pevně nastavenou teplotu nelze u uživatele dodatečně měnit (TH 162 a TH 165).
Technické údaje
| Přesnost nastavení | ±10 % z regulačního rozsahu |
| Průměr stonku | 8 mm |
| Max. teplota spínací hlavice | 120 °C |
| Hmotnost | max. 0,25 až 0,35 kg |
| Krytí | IP 00 |
| Životnost | 10 000 cyklů |
| Typ |
Regulační rozsah [°C]
|
Diference spínací teploty [K] | Délka stonku L1 ±3 [mm] |
Délka termostatu L ±3 [mm] |
Zatížení kontaktů | Počet svorek |
| TH 160 |
20-80
|
2÷8
|
315
|
388 |
250 V, 15 A AC
|
2
|
| TH 160.1 |
20-75
|
2÷8
|
315
|
388 |
250 V, 15 A AC
|
2
|
| TH 160.2 |
20-80
|
2÷8
|
315
|
388 |
250 V, 15 A AC
|
3
|
| TH 162 |
20-160
|
1÷16
|
100
|
164 |
250 V, 15 A AC
|
3
|
| TH 163 |
50-90
|
6÷16
|
100
|
173 |
250 V, 15 A AC
|
3
|
| TH 164 |
30-160
|
2÷10
|
160
|
233 |
250 V, 15 A AC
|
3
|
| TH 165 |
20-200
|
1÷10
|
160
|
224 |
250 V, 15 A AC
|
3
|
| TH 166 |
100-200
|
1÷10
|
200
|
273 |
250 V, 15 A AC
|
3
|
| TH 167 |
20-100
|
1÷10
|
250
|
323 |
250 V, 15 A AC
|
3
|
| TH 167.1 |
-10-50
|
1÷10
|
250
|
323 |
250 V, 15 A AC
|
3
|
| TH 169 |
60-120
|
2÷8
|
315
|
388 |
250 V, 15 A AC
|
2
|

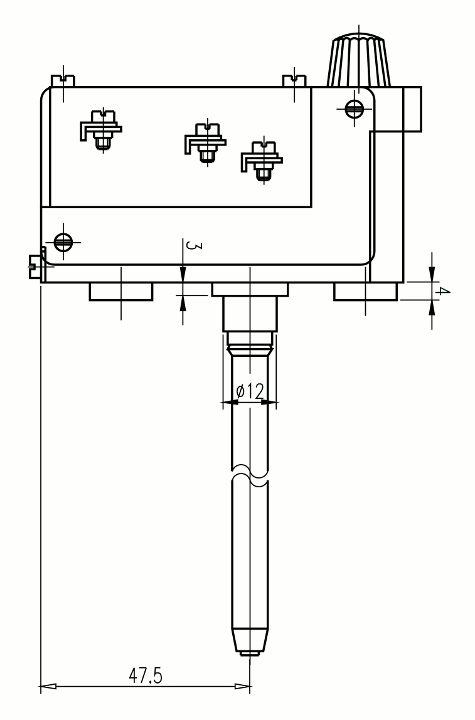

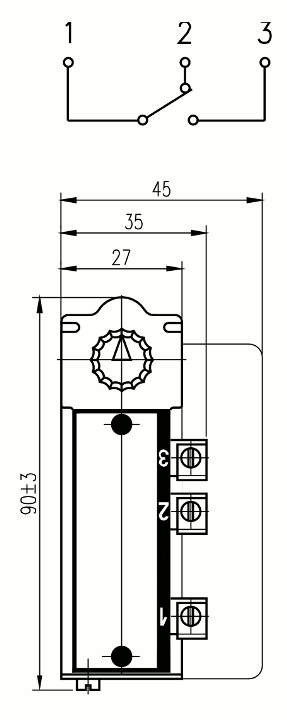

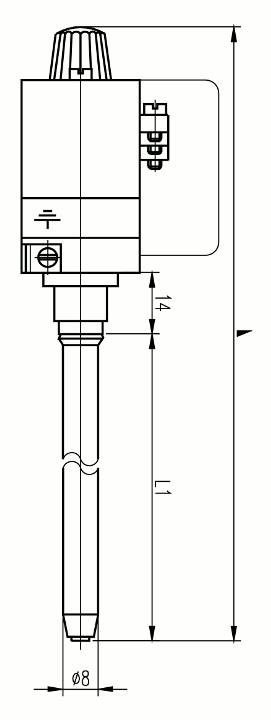

Technické nákresy
