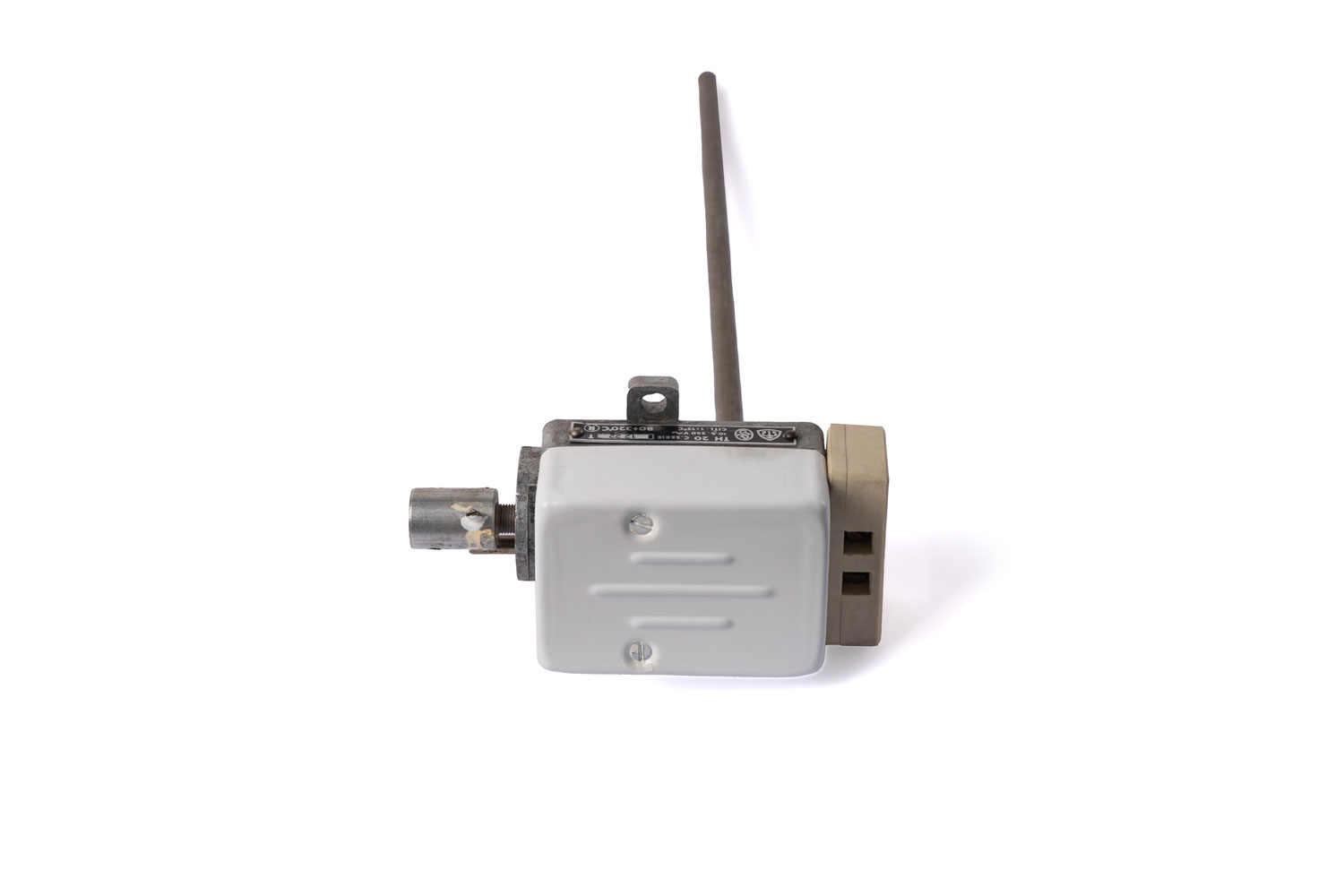

Termostat TH 20
Popis
Vlastní termostat tvoří stonek a spínací hlavice. Stonek se skládá z dilatační trubky a invarové tyče. Spínací element je připevněn na výkyvném pravoúhlém mostu, který je unášen dvěma spirálovými pružinami a jeho poloha proti invarové tyči se mění regulačním šroubem, jenž působí na jedno rameno výkyvného mostu. Vlastní spínací element tvoří dvě pružiny, kloubově spojené. Pro upevnění termostatu má základní deska dva nálitky s otvory. Při montáži je nutné, aby spodní díl spínací hlavice byl vzdálen od stěny tělesa asi 2 cm a tento prostor byl vyplněn izolační látkou tak, aby teplota spínací hlavice nepřestoupila +120 °C.
Technické údaje
| Regulační rozsah | 80 °C až 320 °C |
| Jmenovité napětí, proud | 250 V, 10 A st |
| Přesnost nastavení | ±16 °C na 200 °C |
| Diference spínací teploty | min. 1K, max 12 K |
| Délka stonku | 100, 330 mm |
| Hmotnost | cca 0,45 kg |
| Životnost | 10 000 cyklů |

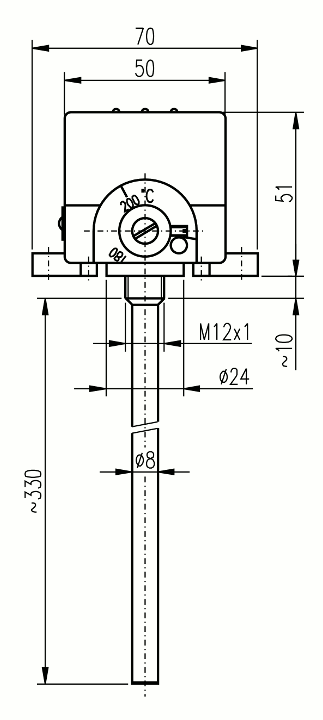

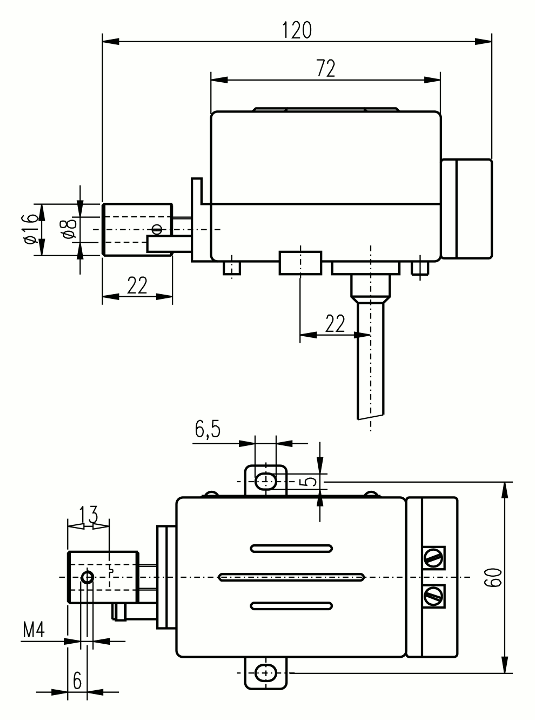

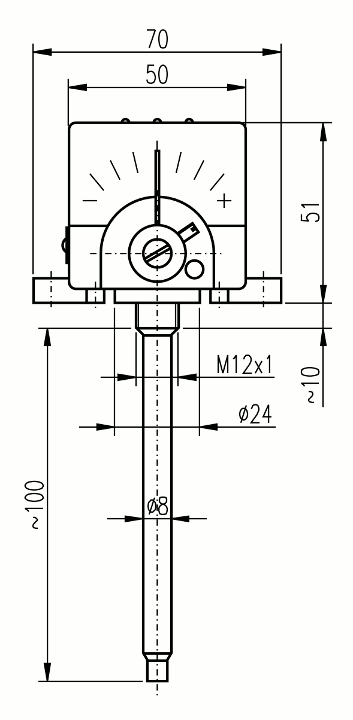

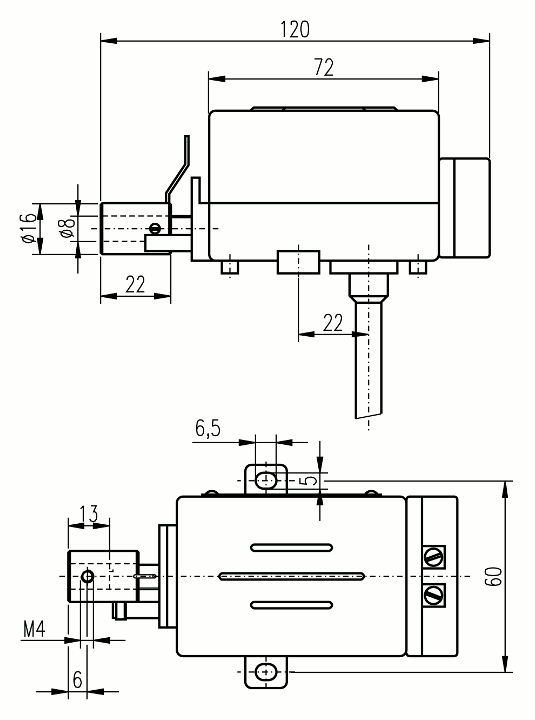

Rozměrové náčrty
