Regulátor teploty RT 8824
Popis
RT 8824 je dvoupólový kapilární regulátor teploty založený na principu dilatace kapaliny. RT 8824 sestává ze dvou základních částí ze spínacího ústrojí a kapilárního teplotního čidla. Na krytu je ochranný zemnící kolík. Regulovanou teplotu může uživatel nastavit v rozmezí regulačního rozsahu.Montáž RT 8824 se provádí dvěma šrouby M4.
Přednosti
- možnost variabilního umístění a natočení čidla
- nezávisle na poloze spínacího ústrojí
- možnost montovat spínací ústrojí v libovolné poloze
- možnost ohýbat kapiláru podle podmínek montáže
- systém nemá žádnou vlastní spotřebu energie
- nízké náklady na provoz a údržbu oproti elektronickým systémům
Technické údaje
| Regulační rozsah | -15 °C až 310 °C |
| Přesnost max. rozpínací teploty | ±20 °C |
| Přesnost nastavení při 90°C |
±10 °C |
| Spínací diference termostatu* | 4-10 K |
| Jmenovitý proud | 1 A |
| Jmenovité napětí | 250 V |
| Meze teploty okolí spínacího ústrojí | 0 °C - 85 °C |
| Max.teplota čidla | 330 °C |
| Krytí | IP 00, RT je vestavný |
| Třída ochrany | I |
| Počet automatických pracovních cyklů |
50 000 |
| Délka kapiláry | 1 550 mm |
| Min.poloměr ohybu kapiláry | Rmin = 5 mm |
| Připojovací svorky | ploché kolíky 6,3 x 0,8 mm dle ČSN EN 612 10 |
Po dohodě s výrobcem lze posunout pracovní rozsah k nižší teplotě. Další informace je možné obdržet přímo ve výrobním závodě.
Přehled typového označení
| Typ |
Pracovní rozsah teplot [°C]
|
Provedení
(rozp./přep.) |
Počet svorek
|
Provedení
(rovné/úhlové) |
Zemnící kolík
|
| 8824 |
-15 až 310
|
přepínací
|
6
|
úhlové
|
ano
|

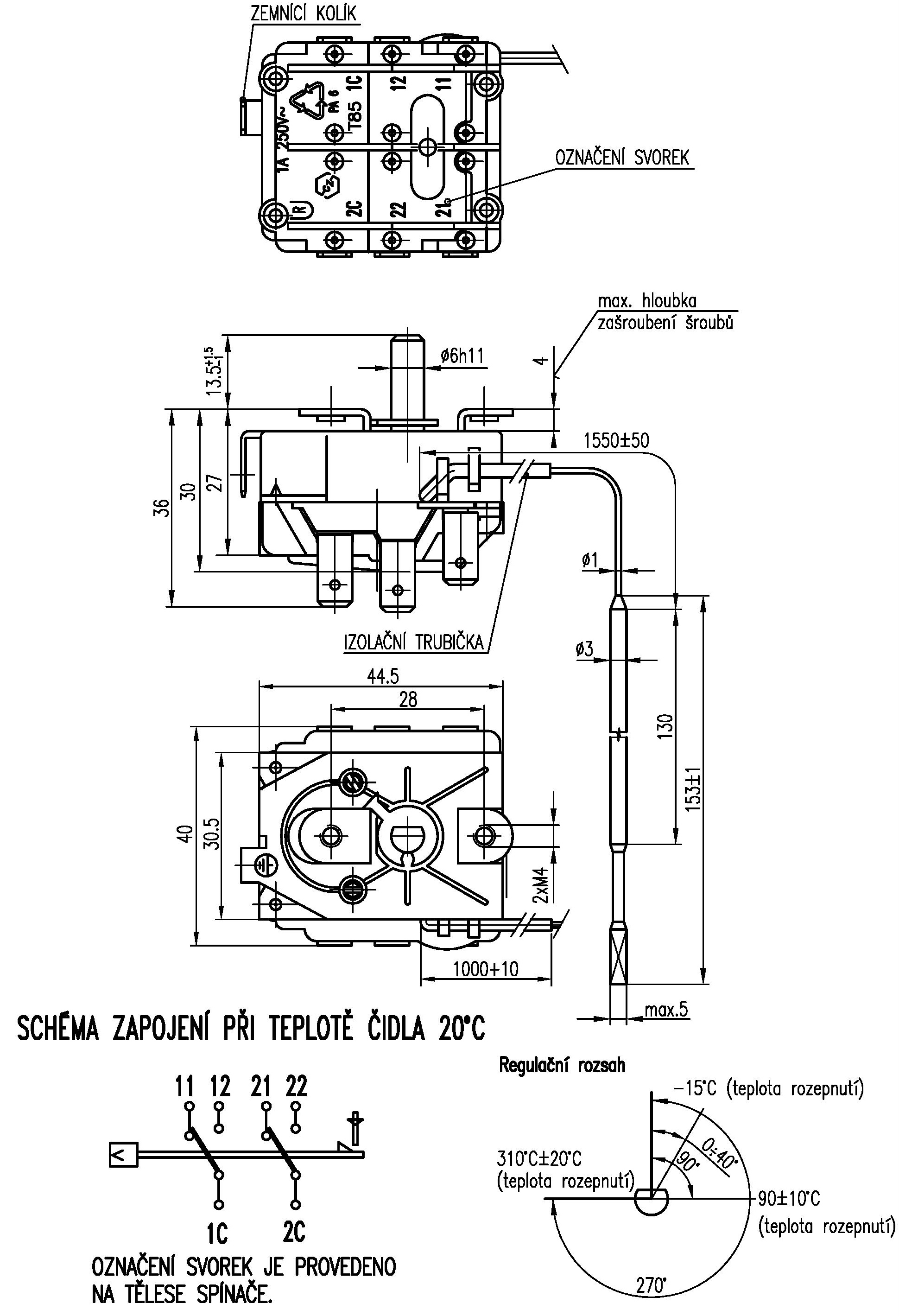

Rozměrové náčrty
Fotky produktu
