Kapilární nevratná tepelná pojistka KNTP 8823.02
Popis
Dvoupólová KNTP je vestavná rozpínací kapilámí nevratná tepelná pojistka založená na principu dilatace kapaliny. KNTP sestává ze dvou základních částí - ze spínacího ústrojí a kapilárního teplotního čidla. Dosáhne-li teplota okolí teplotního čidla hodnoty výrobcem pevně nastavené teploty rozpínání, dojde k dvoupólovému odpojení elektrického obvodu. Opětovné sepnutí je možné pouze mechanicky stisknutím tlačítka na těle se spínače po ochlazení teplotního čidla. Není dovoleno zapínat KNTP pod elektrickou zátěží. Opětovné zapojení KNTP 8823.02 v provozních podmínkách může provést jen osoba znalá.
Montáž KNTP se provádí dvěma šrouby M4. Na krytu je ochranný zemnící kolík.
Přednosti
- možnost variabilního umístění a natočení čidla nezávisle na poloze ústrojí
- možnost montovat spínací ústrojí v libovolné poloze
- možnost ohýbat kapiláru podle podmínek montáže
- systém nemá žádnou vlastní spotřebu energie
- nízké náklady na provoz a údržbu oproti elektronickým systémům
- možnost optimálního nastavení kombinace RT 8803.02 a KNTP podle požadavků zákazníka
- vzdálenost rozpojených kontaktů větší než 3 mm
Technické údaje
| Rozsah nastavení teploty rozpínání | 35-99 °C |
| Rozptyl teploty rozpínání | -10 °C |
| Jmenovitý proud | 16 A |
| Jmenovité napětí | 250 V |
| Max. teplota spínacího ústrojí | 85 °C |
| Max. teplota čidla | 110 °C |
| Teplota možného mechan. zapnutí | Trozp -15°C |
| Hmotnost | 100 g |
| Krytí | IP 00 |
| Třída ochrany | I |
| Max. počet aut. rozepnutí a ručních sepnutí | 300 cyklů |
| Délka kapiláry | 500 mm |
| Minim. poloměr ohybu kapiláry | Rmin = 5 mm |
| Připojovací svorky | ploché kolíky 6,3 x 0,8 mm dle ČSN EN 612 10 |
Teplotu rozpínání nastavuje pevně výrobce po dohodě s odběratelem. Výrobek má udělenu značku ESČ Elektrotechnického zkušebního ústavu Praha.

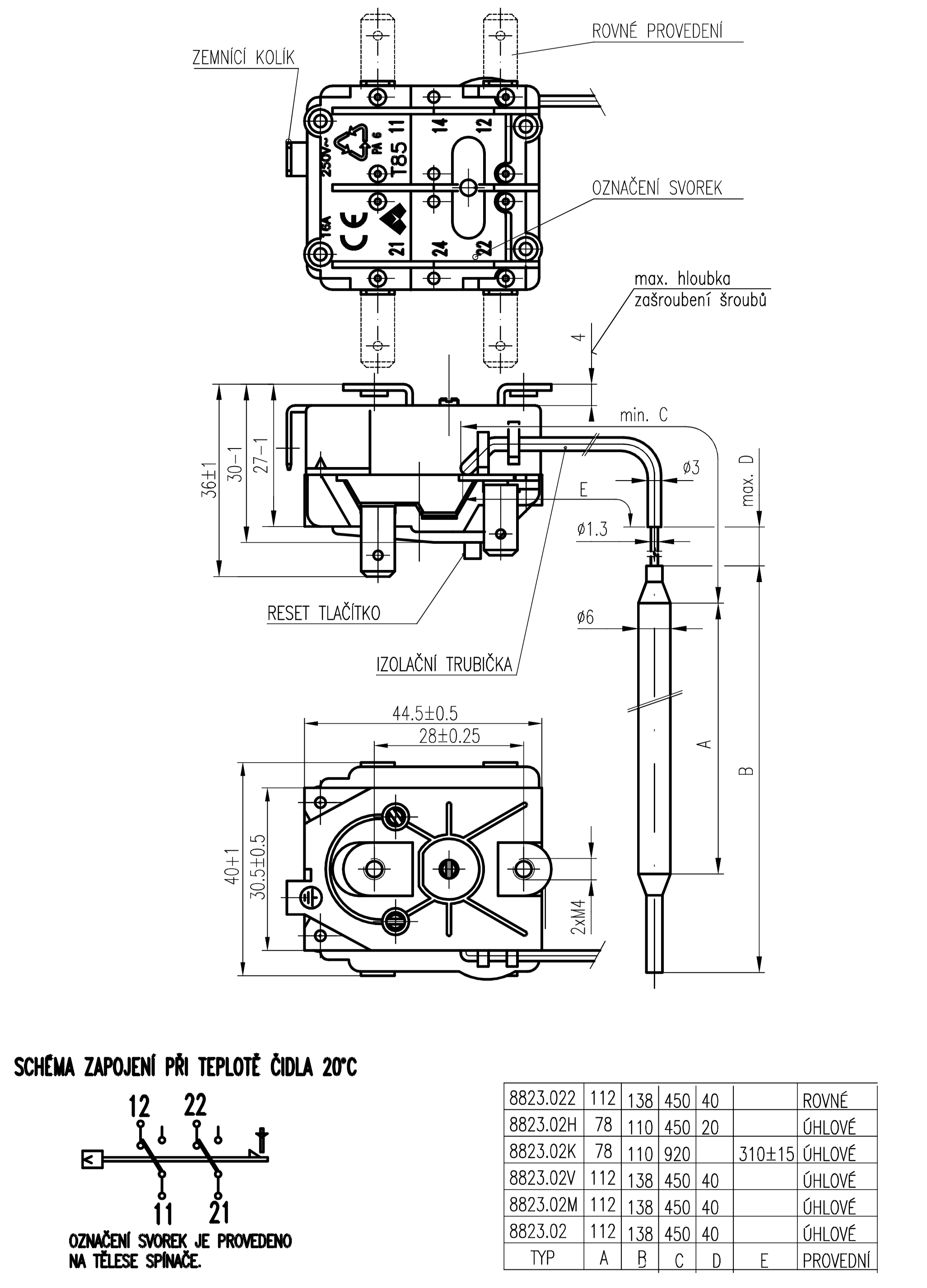

Rozměrové náčrty
