Termostat TH 480
Popis
Termostat tvoří jeden celek. Čidlo a spínací systém jsou sestaveny, seřízeny a zajištěny v mosazném tělese. Na tělese je šestihran OK 29 a závit M 22 x1,5, kterým se termostat upevní v určeném otvoru. Připojovací svorky jsou ploché kolíky 6,3 x 0,8 mm. Připojovací svorky jsou od tělesa termostatu elektricky odizolovány. Hlavice spínače je nerozebíratelně spojena s tělesem termostatu. Termostat se dodává s těsnícím kroužkem 22x27.
Montáž
Termostat se upevní v určeném otvoru pomocí klíče č. 29 momentem max. 50 Nm. Zašroubování a uvolňování se nesmí provádět uchopením za ploché kolíky na hlavici spínače. Náhradní díly se k termostatu nedodávají.
Technické údaje
Termostat se vyrábí v provedení zapínacím (Z) nebo rozpínacím (R).| Rozsah jmenovitých teplot | od 35 °C do 115°C |
| Jmenovité zatížení kontaktů při ohmické zátěži | 230 V, max. 4 A st (životnost 10 000 cyklů) 230 V, 1 A st (životnost 50 000 cyklů) |
| Jmenovité zatížení kontaktů při induktivní zátěži | (cos φ = 0,65) 230 V, 1 A st (životnost 10 000 cyklů) |
| Přechodový odpor | max. 100 mΩ |
| Připojovací svorky (ploché kolíky) | 6,3 x 0,8 mm |
|
Přesnost nastavení jmenovité teploty |
Diference spínací teploty
|
|
|
4-18 K
|
4-12 K
|
|
|
±3 K
|
A
|
B
|
|
±2 K
|
C
|
D
|
Příklad kódového označení
|
TH480
|
Z
|
67
|
C
|
T99
|
|
Typ
|
Provedení zapínací
|
Jmenovitá teplota 67 °C
|
Přesnost nastavení±2 K, sp. dif. 4-18 K
|
Maximální teplota okolí spínacího ústrojí
|
Objednávání
V objednávce je nutno uvést:- typ přístroje
- funkce termostatu (Z nebo R)
- jmenovitá teplota [°C]
- kódové označení přístroje
- množství v kusech

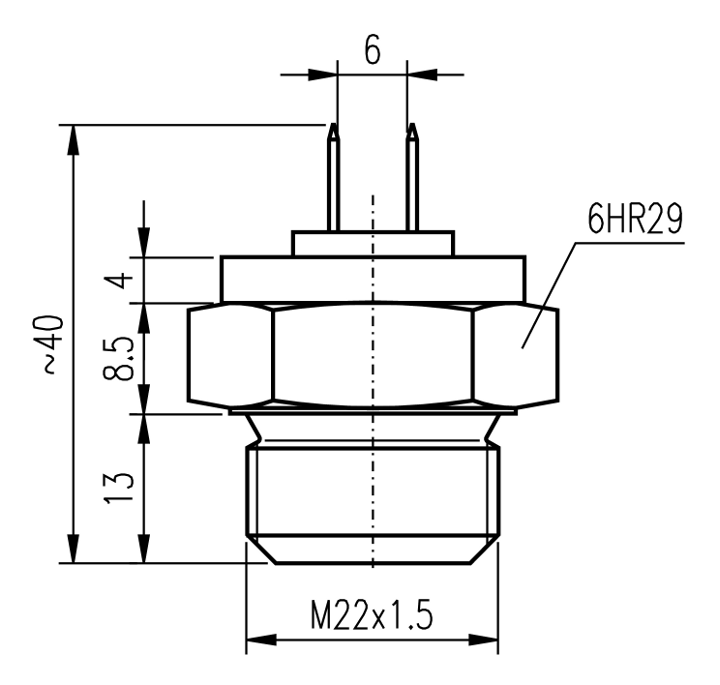

Rozměrové náčrty
Soubory ke stažení

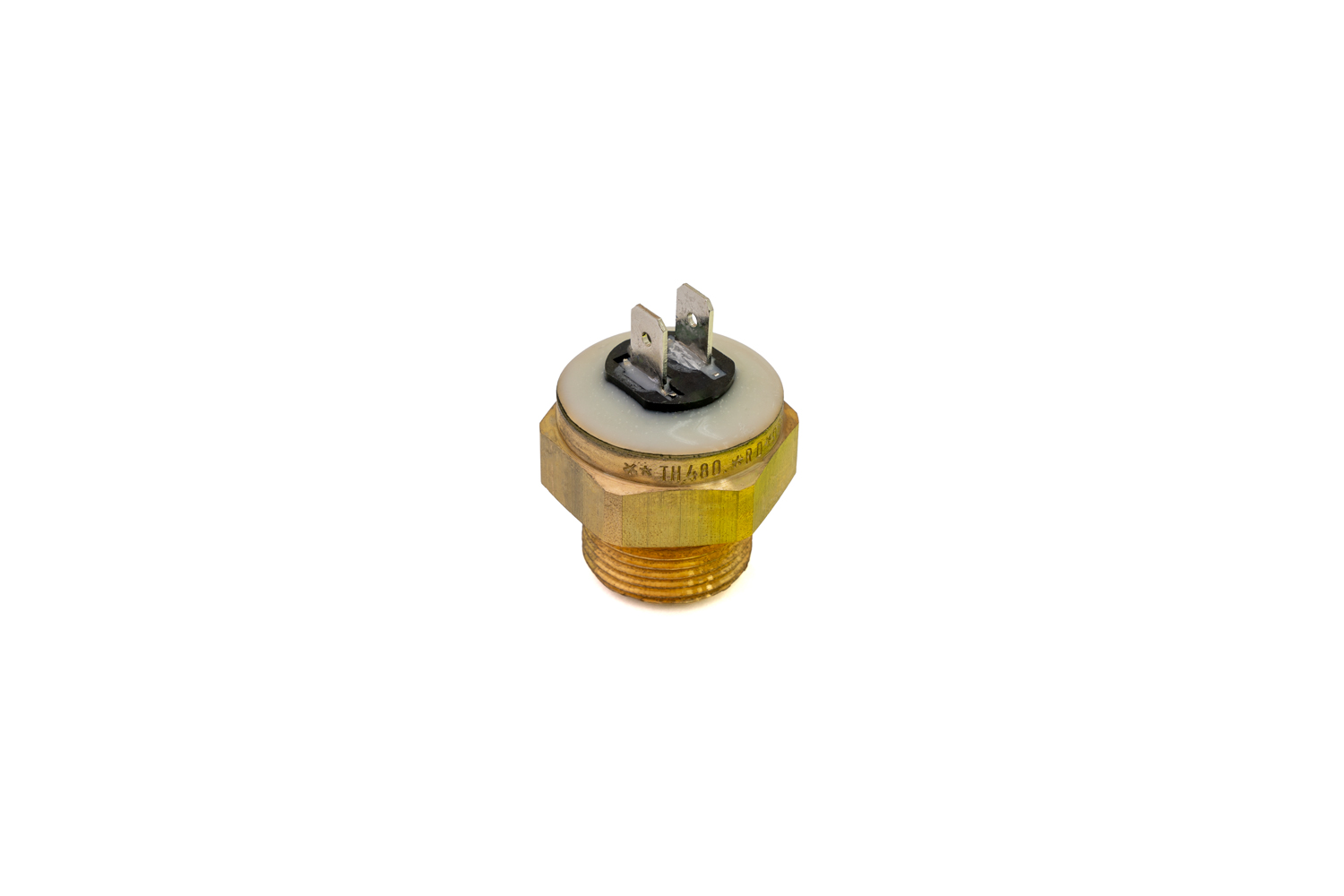

Katalogový list TH 480 Návod k montáži a obsluze TH 480 Návod k montáži a obsluze TH 480.CT Prohlášení o shoděFotky produktu
