Elektronický rádiový modul E-RM 30 pro bytový vodoměr GSD8-RF (B-Meters)
Rádiový modul zajišťuje snímání dat ze speciálně upraveného vodoměru a jejich vysílání rádiovým signálem. Umožňuje tak odečty spotřeby vody bez nutnosti vstupu do bytu, v případě instalace indikátorů topných nákladů E-ITN 30 je možné vzdáleně odečítat i spotřebu tepla. Systém tak chrání Vaše soukromí a šetří Váš čas.
Odečet údajů
Prutová anténa modulu E-RM 30 se vyznačuje velmi dobrou účinností. Díky tomu je možné bezproblémově odečítat data bez vstupu do bytu nebo domu, a to i v případě instalace vodoměrů ve stoupačkových šachtách mnohapatrových budov. Odečet naměřených dat může být prováděn pracovníkem rozúčtovací firmy s pomocímobilní přijímací jednotky před domem. Pokud požadujete on-line informace každý den, může být odečetprováděn i systémem centrálních odečtů nainstalovaným v domě.
Pokud používáte také rádiové indikátory topných nákladů E-ITN 30, můžete je odečítat spolu s rádiovými moduly.
Uživatelská kontrola
Uživatelská kontrola množství spotřebované vody je možná na analogovém číselníku vodoměru.Ochrana proti ovlivnění
Na rozdíl od klasického vodoměru umí rádiový modul E-RM 30 rozlišit i směr toku vody - je tak možné odhalit případnou manipulaci s vodoměrem (jeho otočení).
Rádiový modul je samozřejmě možné zajistit klasickou mechanickou plombou proti demontáži z vodoměru. Pro případ sejmutí je rádiový modul vybaven elektronickou plombou, která umožňuje rozeznat neautorizovanou manipulaci a zaznamená její přesné datum. Informace o sejmutí rádiového modulu z vodoměru je vysílána v rádiovém signálu.
Pomocí infračerveného rozhraní je možné z paměti přístroje přečíst měsíční hodnoty dopředného i zpětného toku 12 měsíců zpět.
Technické údaje
| Rádiový modul E-RM 30 | |
| Provozní teplota | 5 až 50 °C |
| Kalendářní funkce | spotřeba za posledních 12 měsíců (v režimu normálního i zpětného toku) |
| Odečet údajů | rádiové a infračervené rozhraní |
| Ochrana proti ovlivnění | detekce zpětného toku např. při otočení vodoměru elektronická plomba - zaznamenání data manipulace při sejmutí modulu možnost mechanického zaplombování rádiového modulu k vodoměru |
| Zálohování dat | každodenní zálohování naměřených údajů včetně reálného času |
| Kontrola funkce | automatická |
| Rozměry | 70 x 43 x 69 mm |
| Napájení | lithiová baterie 3,0 V |
| Materiál | polykarbonát |
| Krytí | IP 64 |
| Třída klimatického a mech. prostředí | B |
| Třída elektromagnetického prostředí | E 51 |
Rádiové parametry |
|
| Provozní frekvence | 868 MHz |
| Vysílací výkon | < 5 mW |
| Délka vysílání | 8 ms |
| Dosah vysílaných dat | až 500 m (bez vstupu do domu, s doplňkovou panelovou anténou) Pozn.: Veškeré kovové konstrukční prvky jako armování, výtahy, rozvodny, atd. negativně ovlivňují dosah rádiového signálu. |
| Kódování dat | ano |
Použití
Rádiový modul je určen pro použití v sestavě s vodoměrem B-Meters, typ GSD8-RF v libovolné pracovní poloze.| Vodoměr GSD8-RF | |
| Maximální průtok Qmax | 3 m3 |
| Nominální průtok Qn | 1,5 m3 |
| Maximální tlak | 16 bar |
| Třída přesnosti | B - horizontální montáž A - vertikální montáž |
| Pracovní teplota | 0 až 30 °C - vodoměr pro studenou vodu 30 až 90 °C - vodoměr pro teplou vodu |
| Odečet údajů | vizuálně z analogového číselníku vodoměru |
| Ochrana proti ovlivnění | ochrana proti ovlivnění magnetem |
| Rozměry | 110 x 70 x 74 mm |
| Hmotnost | 0,5 kg |

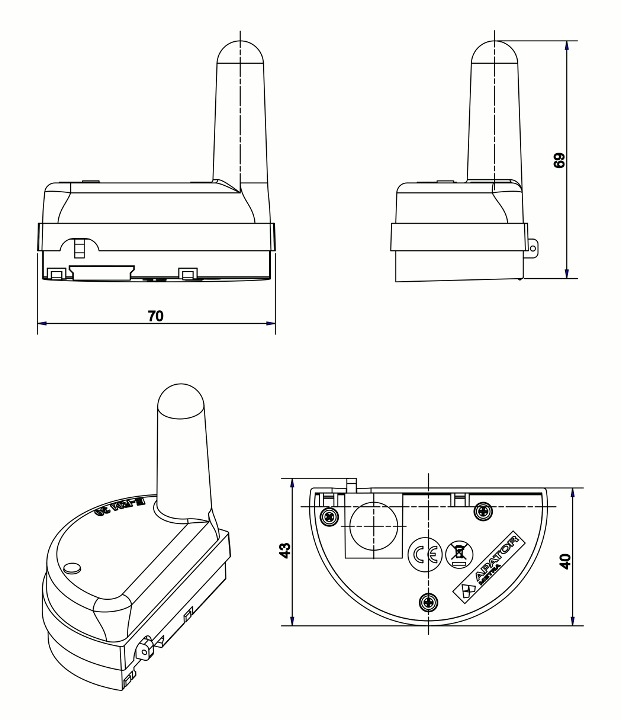

Rozměrové náčrty
Soubory ke stažení
certifikát SZÚ (shoda se směrnicí 2004/108/ES - elektromagnetická kompatibilita) prohlášení o shodě E-RM 30Fotky produktu
