Elektronický rádiový modul E-RM 30.501 s impulzními vstupy
Základní specifikace
Rádiový modul zajišťuje snímání impulzů s pomocí reed senzoru (jazýčkového magnetického spínače) z jakéhokoli typu vodoměru (případně elektroměru), který umožňuje tyto čidla připevnit (suchoběžné i mokroběžné vodoměry všech DN, včetně patních měřidel, které dnes nejsme schopni našimi rádiovými moduly E-RM 30 obsloužit). Rádiový modul obsahuje 2 vstupy (celkem 3 vodiče, kdy jeden vodič je pro obě čidla sdílený). Rádiový modul počítá impulzy a jejich četnost vysílá rádiovým signálem pod komunikačním protokolem Metra. Rádiový modul lze připojit k dvěma zařízením s impulzním výstupem.Rádiový modul se nenasazuje na vodoměry, má očko umožňující jeho přichycení (např. ke zdi, trubce, atd.). Z modulu jsou vyvedeny 3 různobarevné kabely pro připojení vodičů reed senzorů (jeden z vodičů je sdílený pro oba senzory). Zajištění čidel k vodoměrům je úkolem výrobce vodoměru. Přestřižení kabelu k čidlu (čidlům) je nedetekovatelné.
Pomocí infračerveného rozhraní je možné z paměti přístroje přečíst roční hodnoty impulzů z každého z čidel (aktuální + 3 roky zpět) a měsíční hodnoty impulzů z každého z čidel (aktuální + 12 měsíců zpět) a absolutní počty imulzů z každého z čidel. V IR rozhraní také je informace o ztrátě průtoku.
Indikuje ztrátu průtoku – pokud v určeném časovém intervalu (např. 14 dní) nedojde k načtení impulzu na některém ze senzorů, je toto indikováno jako ztráta průtoku (indikace rizika nekalé manipulace).
Odečet údajů
Prutová anténa modulu E-RM 30.501 se vyznačuje velmi dobrou účinností. Díky tomu je možné bezproblémově odečítat data bez vstupu do bytu nebo domu. Odečet naměřených dat může být prováděn pracovníkem rozúčtovací firmy s pomocí mobilní přijímací jednotky před domem. Pokud požadujete on-line informace každý den, může být odečet prováděn i systémem centrálních odečtů CRS 40 nainstalovaným v domě.
Pokud používáte také rádiové indikátory topných nákladů E-ITN 30, můžete je odečítat spolu s rádiovými moduly.
Technické údaje
| Provozní teplota | 5°C až 50 °C |
| Kalendářní funkce |
impulzy ze senzoru 1 i senzoru 2 za aktuální měsíc a posledních 12 měsíců |
| Odečet údajů |
rádiové rozhraní - protokol Metra jednosměrný(RFU 40 + CRS 40), infračervené rozhraní (IRU 10) |
| Ochrana proti ovlivnění |
možnost použití mechanické plomby, detekce ztráty průtoku. |
| Napájení | lithiová baterie 3 V |
| Životnost | 10 let + 1 rok rezerva |
| Zálohování dat |
každodenní zálohování naměřených údajů včetně reálného času |
| Kontrola funkce | automatická |
| Elektronická plomba | ne |
| Detekce trvalého průtoku | ano |
| Infra rozhraní | ano |
| Rádiový modul |
ano (868 MHz), komunikační protokol Metra - jednosměrný |
| Krytí | IP64 nebo vyšší |

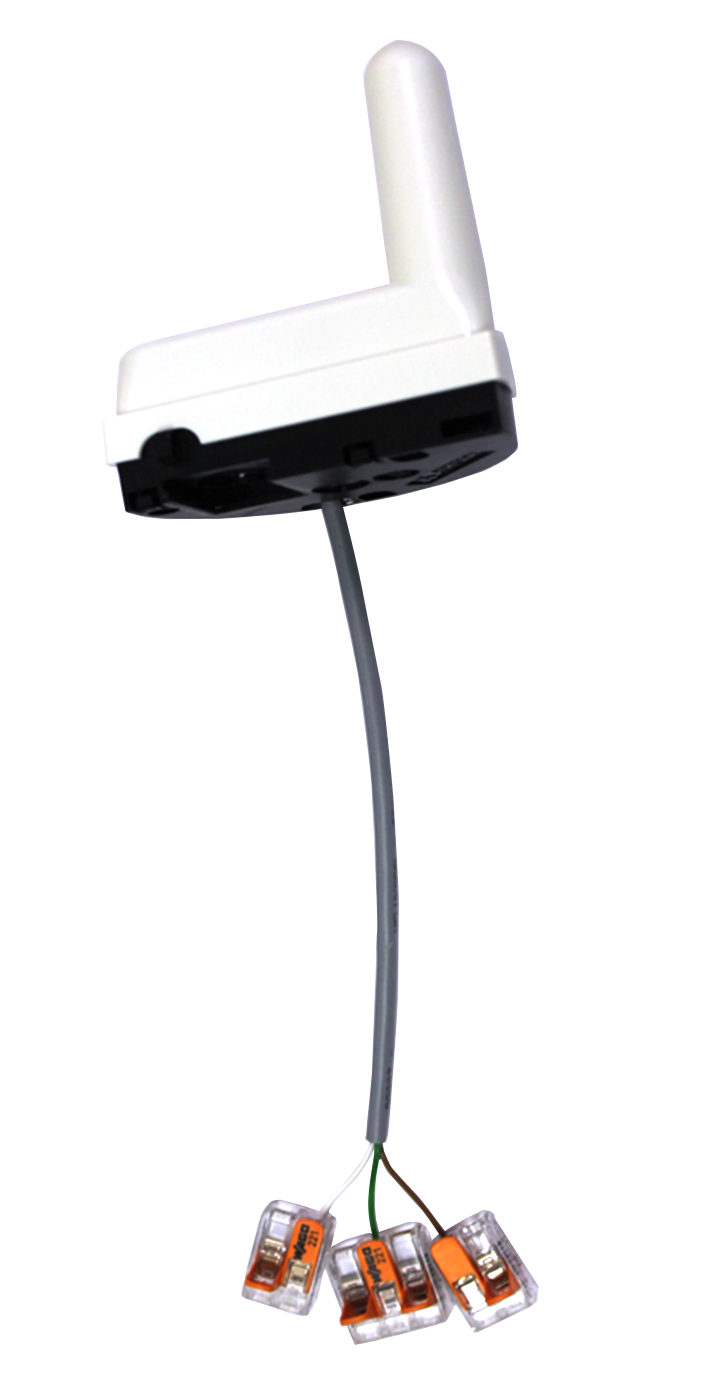

Fotky produktu
