Termostatové jímky

Popis

Jímka je určena k zabudování do určeného zařízení (např. elektrický kotel, ohřívač vody). Montáž jímky se provádí zašroubováním hrdla jímky do pláště zařízení při použití vhodného těsnění. Instalace termostatu se provádí nasunutím stonku termostatu do jímky určené velikosti a zajištěním šroubem M4 (termostaty řady TH 160).

U termostatů řady TH 140 je nutno polohu hlavice termostatu stanovit před dotažením převlečné matice. Otáčením hlavice po dotažení převlečné matice by se mohl termostat poškodit.

Maximální pracovní přetlak jímek je PN 6 podle ČSN 130010. Tlaková zkouška těsnosti se při výrobě provádí vzduchem pod vodní hladinou u všech vyrobených jímek.

Technické údaje

Typ termostatu
L [mm]
L1 [mm]
TH 140 337 360
TH 140 ZP 16 107 130
TH 141 287 310
TH 143 337 360
TH 144 287 310
TH 160 324 336
TH 160.1 324 336
TH 160.2 324 336
TH 162 110 122
TH 163 110 122
TH 164 170 182
TH 165 170 182
TH 166 210 222
TH 167 260 272
TH 169 324 336

Materiál

Jímka TH 160 + řada:
Hrdlo - ocel
Trubka - měď
Povrchová úprava -  chromování Ni10 Cr0,2 (chrom tvrdý lesklý)

Jímka TH 140 + řada:
Hrdlo - ocel
Trubka - ocel
Povrchová úprava -  chromování Ni10 Cr0,2 (chrom tvrdý lesklý)

Chrom tvrdý: výhodou použití tvrdého chromu je vysoká korozivzdornost, tvrdost a otěruvzdornost této povrchové úpravy.

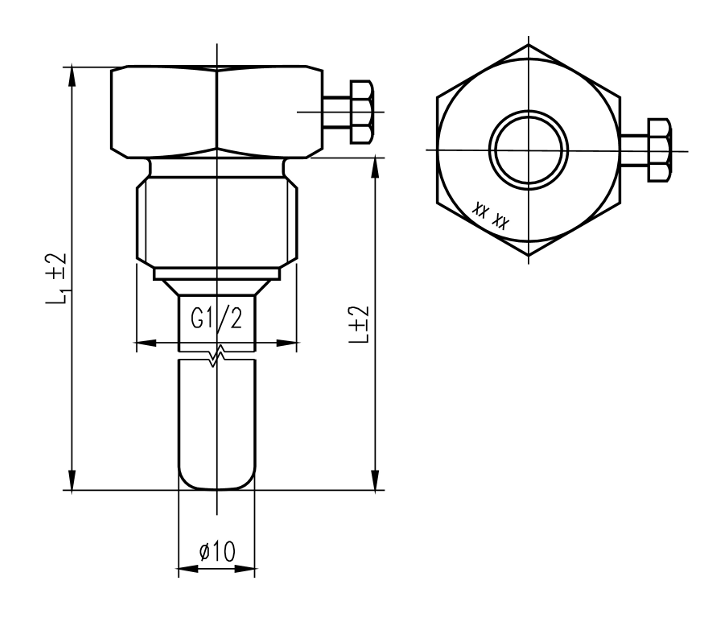

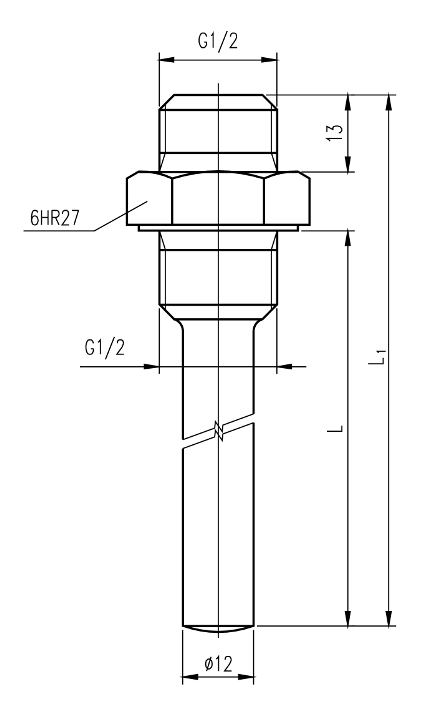

Rozměrové náčrty

Soubory ke stažení

Katalogový list

Fotky produktu
