Termostat TH 473

Popis

Termostat TH 473 tvoří jeden celek. Čidlo a spínací systém jsou sestaveny a zajištěny v tělese termostatu. Těleso termostatu má šestihran OK 27 a závit M 22x1,5, kterým se termostat upevní do určeného otvoru. Připojovací svorky jsou provedeny jako ploché kolíky, velikost spoje 6,3. Těleso termostatu je od připojovacích svorek elektricky od izolováno. Hlavice spínače s plochými kolíky je nerozebíratelně spojena s tělesem termostatu. V konstrukci spínacího systému je použito pozlacených stříbrných kontaktů. Je nutné, aby termostat nebyl nikdy připojen na vyšší napětí a proud, než je uvedeno v technických údajích. Jen tak lze zaručit ostatní technické hodnoty termostatu. Jako příslušenství se dodává těsnicí kroužek prům. 22x27. Nastavení na požadovanou teplotu se provádí ve výrobním závodě na základě objednávky a není možné je dodatečně měnit.

Montáž

Termostat se upevní v určeném otvoru pomocí klíče č. 27 momentem max. 45 Nm. Zašroubování a uvolňování se nesmí provádět uchopením za ploché kolíky na hlavici spínače. Náhradní díly se k termostatu nedodávají.

Přednosti

  • pracovní poloha je libovolná
  • odolnost proti stříkající vodě
  • odolnost proti chvění do 5 g
  • minimální přechodový odpor
  • velmi nízké pracovní napětí

Technické údaje

Termostat se vyrábí v provedení zapínacím (Z) nebo rozpínacím (R).
Rozsah jmenovitých teplot od 30 °C do 118 °C
Přesnost nastavení jmenovité teploty ±3 K
Diference spínací teploty 4-18 K (A), 4-12 K (B)
Jmenovité napětí 100 mV, 0,5 A ss
Přechodový odpor max. 8 mΩ
Technický život při jmen. hodnotách napětí a proudu 5000 cyklů
Připojovací svorky (ploché kolíky) podle ČSN EN 612 10


Příklad kódového označení:

TH473
R
92
B
Typ
Provedení rozpínací
Jmenovitá teplota 92 °C
Diference spínací teploty 4-12 K

Objednávání

V objednávce je nutno uvést:
  • typ přístroje
  • funkce termostatu (Z nebo R)
  • jmenovitou teplotu [°C]
  • kódové označení přístroje
  • množství v kusech

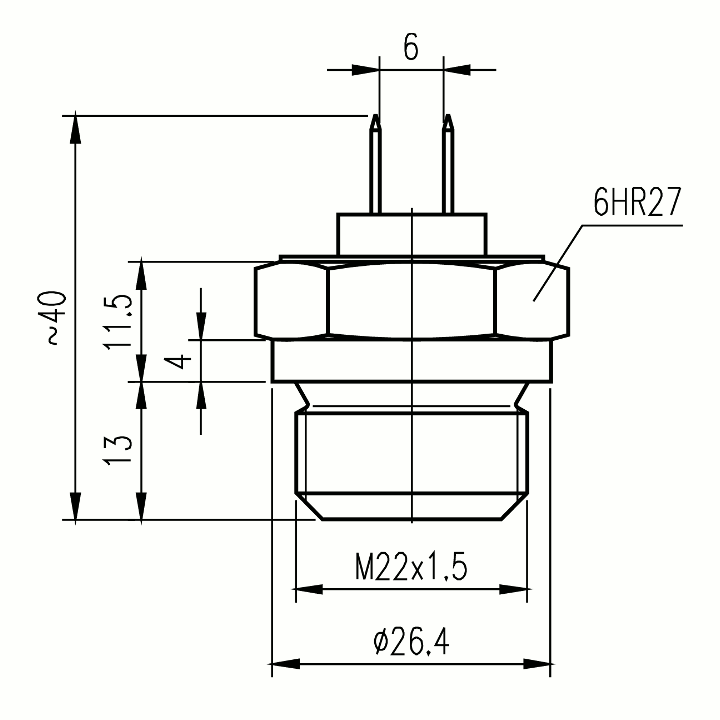

Rozměrové náčrty

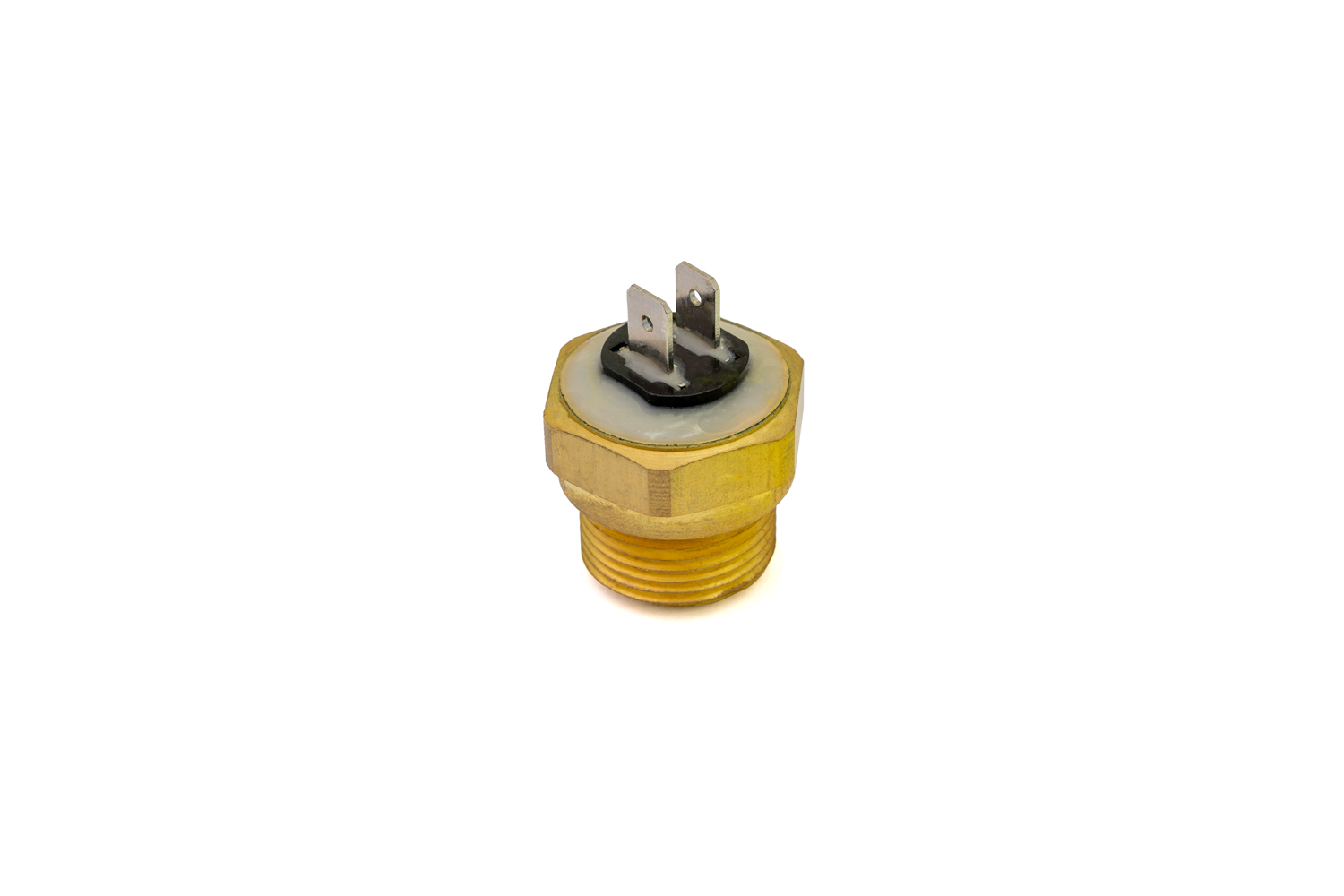

Fotky produktu
