Termostat TH 472

Popis

Termostat TH 472 tvoří jeden celek. Čidlo a spínací systém jsou sestaveny, seřízeny a zajištěny v tělese termostatu. Těleso termostatu má šestihran OK 27 a závit M 22x1,5, kterým se termostat upevní do určeného  otvoru. Připojovací svorky jsou provedeny jako ploché kolíky, velikost spoje 6,3. Těleso termostatu je od připojovacích svorek elektricky odizolováno. Hlavice spínače s plochými kolíky je nerozebíratelně spojena s tělesem termostatu. Jako příslušenství se dodává těsnící kroužek prům. 22x27. Zapínací, případně rozpínací teploty se nastavují přímo ve výrobním závodě na základě objednávky a není možné je dodatečně měnit.

Montáž

Termostat se upevní v určeném otvoru pomocí klíče č. 27 momentem max. 45 Nm. Zašroubování a uvolňování se nesmí provádět uchopením za ploché kolíky na hlavici spínače. Náhradní díly se k termostatu nedodávají.

Přednosti

  • pracovní poloha je libovolná
  • odolnost proti stříkající vodě
  • odolnost proti chvění do 5 g

Technické údaje

Termostat se vyrábí v provedení zapínacím (Z) nebo rozpínacím (R).
Rozsah jmenovitých teplot od 30 °C do 115 °C
Jmenovité zatížení kontaktů 6-24 V, max. 6 A ss nebo st
Životnost 10 000 cyklů
Připojovací svorky ploché kolíky 6,3, ČSN EN 612 10

Přesnost nastavení jmenovité teploty

Diference spínací teploty
4-18 K
4-12 K
±3 K
A
B
±2 K
C
D

Příklad kódového označení

TH472
R
82
C
Typ
Provedení rozpínací
Jmenovitá teplota 82 °C
Přesnost nastavení ±2 K, sp. dif. 4-18 K

Objednávání

  • V objednávce je nutno uvést:
  • typ přístroje funkce termostatu (Z nebo R)
  • jmenovitou teplotu [°C]
  • kódové označení přístroje
  • množství v kusech
  • krytka svorek
Pokud zákazník požaduje, aby připojovací svorky byly chráněny proti korozi krytkou vyplněnou plastickým mazivem, doplní do objednávky bod "Krytka svorek".

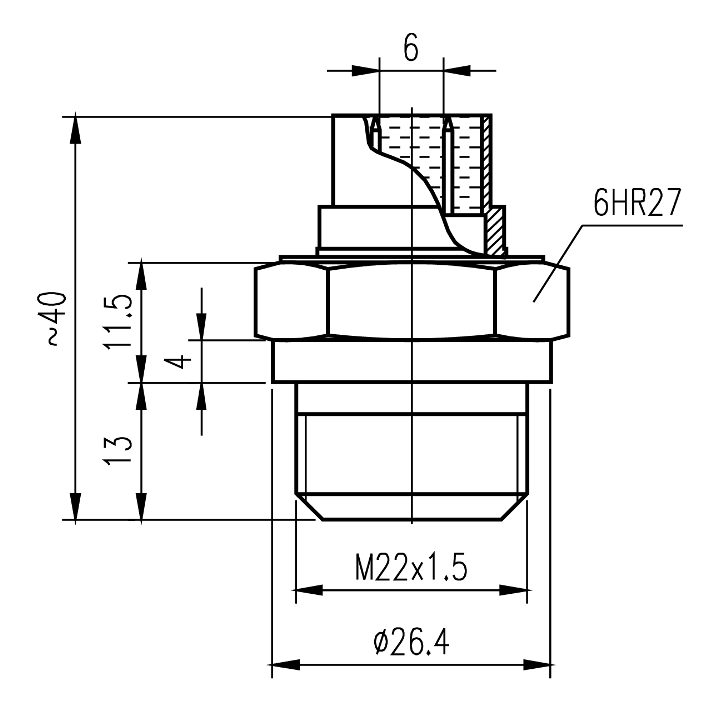

Rozměrové náčrty


Soubory ke stažení

Katalogový list Manuál

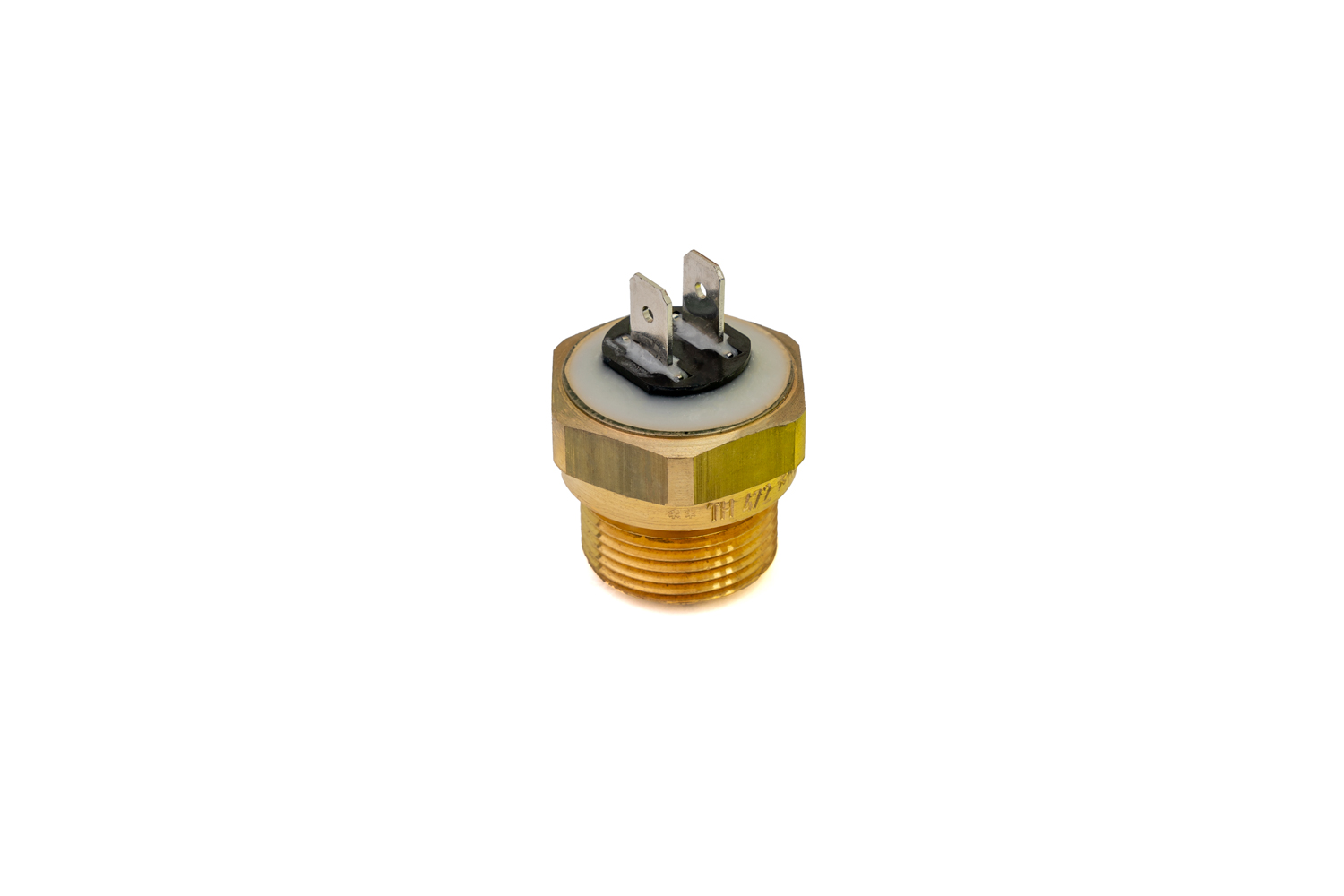

Fotky produktu
