Termostat TH 470

Popis

Termostat pro přídavné chlazení TH 470 je přístroj ovládaný změnou vyklenutí bimetalického kulovitého vrchlíku(dále jen bimetalické membrány). Změna teploty prostředí vyvolá změnu vyklenutí bimetalické membrány a tatose přenese na spínací elektrický systém termostatu. Termostat TH 470 tvoří jeden celek. Čidlo a spínací elektrický systém jsou sestaveny, seřízeny a zajištěny v tělese termostatu. Těleso termostatu má závit M 22x1,5 a šestihran OK 27, kterým se termostat upevní do určeného otvoru v chladicí soustavě motoru. Termostat je proveden pro jednovodičovou síť. Hlavice spínače s plochými kolíky je nerozebíratelně spojena s tělesem termostatu. K termostatu se dodává jako příslušenství těsnící kroužek prům. 22x27. Pokud zákazník požaduje, aby připojovací svorky byly chráněny proti korozi krytkou vyplněnou plastickým mazivem, doplní do objednávkybod "Krytka svorek".

Technické údaje

Zapínací teplota termostatu 95 °C ±3 °C
Vypínací teplota termostatu > 80 °C
Jmenovité zatížení kontaktů 12 V, 8 A ss
Připojovací svorky ploché kolíky 6.3, ČSN EN 612 10
Hmotnost cca 55 g
Životnost 10 000 cyklů

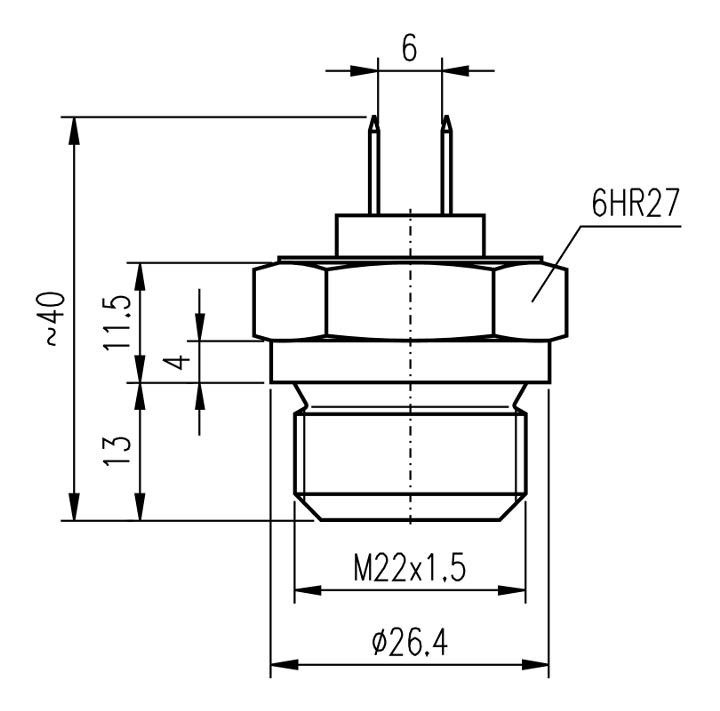

Rozměrové náčrty

Soubory ke stažení

návod k montáži a obsluze

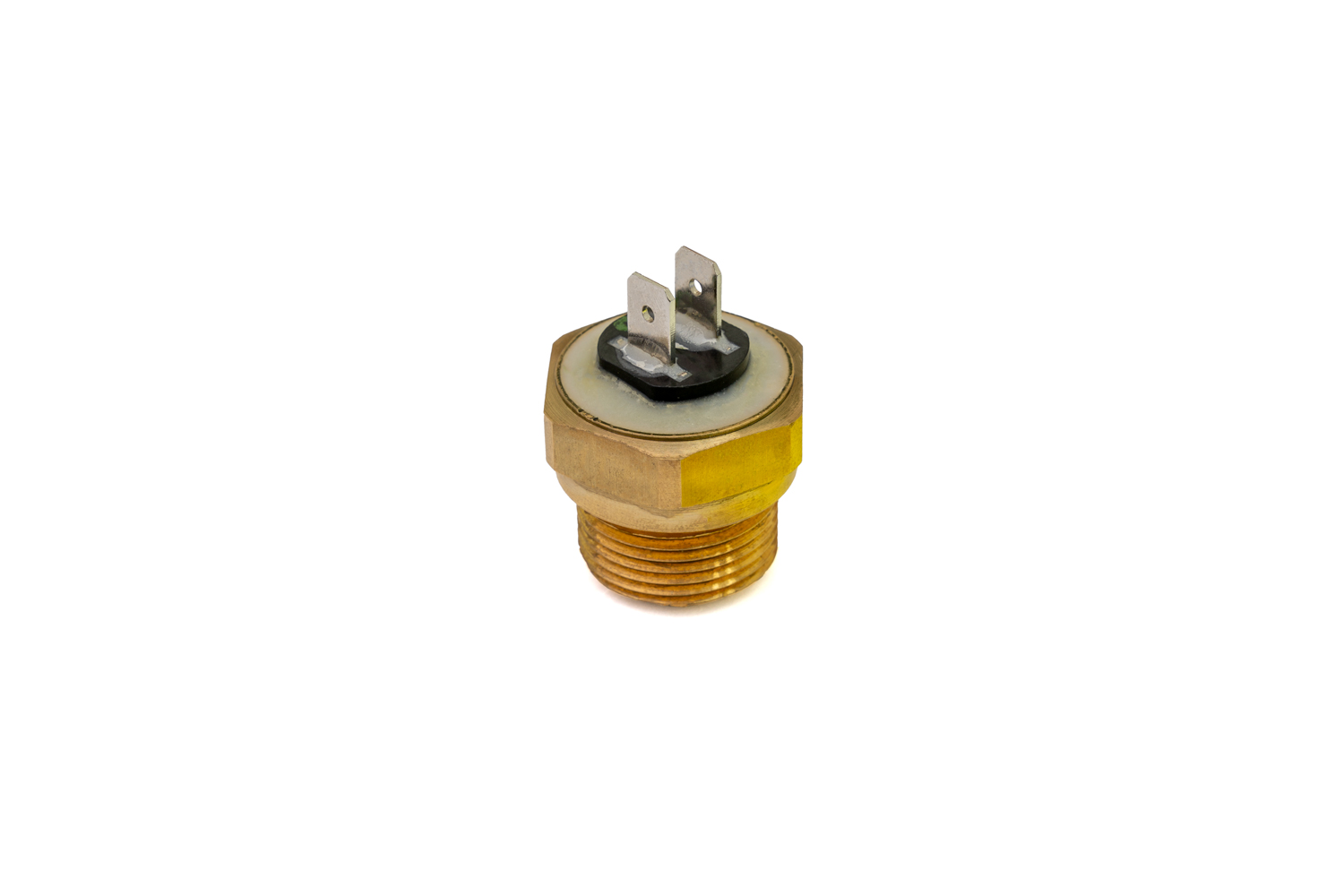

Fotky produktu
