Teploměrové jímky

Teploměrové jímky jsou určeny k ochraně stonku teploměru před vlivy prostředí v místě zástavby (před tlakem, mechanickým poškozením, chemickými látkami, prouděním kapalin, korozí, vibracemi, apod.). Jímky jsou vyráběny v několika provedeních - ocelové s kataforézním lakováním, chromované, nebo v kombinaci mosaz (hrdlo) / měď (stonek).

Popis


Jímka je určena k zabudování do určeného zařízení (např. elektrický kotel, ohřívač vody). Montáž jímky se provádí zašroubováním hrdla jímky do pláště zařízení při použití vhodného těsnění. Instalace teploměru se provádí nasunutím stonku teploměru do jímky určené velikosti a zajištěním šroubem M5 x 8.

Maximální pracovní přetlak jímek je PN 6 podle ČSN 130010. Tlaková zkouška těsnosti se při výrobě provádí vzduchem pod vodní hladinou u všech vyrobených jímek. Kromě označení maximálního pracovního přetlaku je na jímce vyznačena i maximální pracovní teplota.

Technické údaje


délka stonku
teploměru L [mm]
délka jímky L1 [mm] materiál / povrchová úprava ø A [mm] ø B [mm]
45, 60, 100, 160, 250 50, 65, 105, 165, 255
ocel / kataforézní lakování
ocel / chromování (chrom tvrdý)
mosaz, měď / -
8,7 12,0
400 405
ocel / kataforézní lakování
ocel / chromování (chrom tvrdý)
630, 1000 635, 1005
ocel / kataforézní lakování
ocel / chromování (chrom tvrdý)
12,5 15,0
1500 1505
ocel / kataforézní lakování

Kataforezní lakování: patří mezi nejmodernější ekologické technologie povrchové úpravy kovových výrobků. Ošetřené výrobky jsou odolné proti korozi, otěru, nárazu.

Chrom tvrdý: výhodou použití tvrdého chromu je vysoká korozivzdornost, tvrdost a otěruvzdornost této povrchové úpravy.

Závit: Jímky mohou být zhotoveny se závitem M20x1,5 nebo G½". Informace o závitech použitelných pro jednotlivá provedení (délku, povrchovou úpravu) jímek naleznete v ceníku.

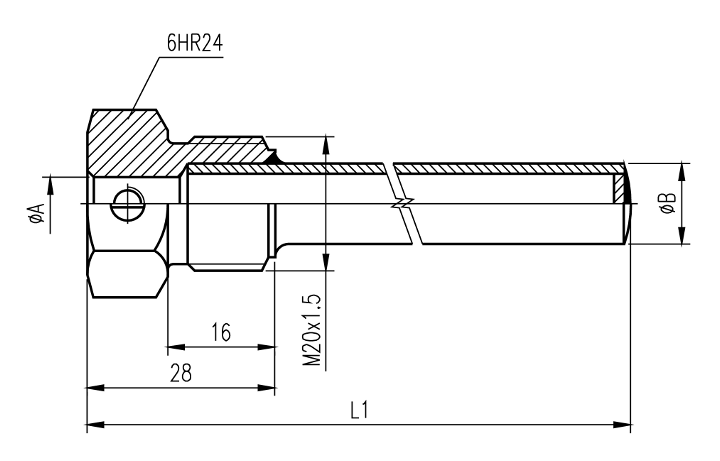

Rozměrové náčrty
