Posuvná hrdla

Posuvné závitové nebo posuvné kuželové hrdlo je určeno jako příslušenství k montáži a upevnění teploměru při jeho zástavbě. Závitové hrdlo je upevněno zašroubením do závitu, kuželové hrdlo se upevní kuželem do otvoru v místě zástavby.

Popis

Posuvná hrdla jsou vyrobena z oceli. Jejich povrchová úprava může být provedena lakováním, zinkováním modrým chromátem nebo chromováním. Stonek teploměru je při instalaci zasunut do hrdla a zajištěn stavěcímšroubem M5 x 8.

Technické údaje

Typ posuvnéhohrdla Typ teploměru
TRTUDTRDTU
délka stonku ≤ 400 mm
průměr stonku = 8 mm
TRTU
délka stonku ≥ 630 mm
průměr stonku = 10 mm
DTRDTU
délka stonku ≥ 630 mm
průměr stonku = 12 mm
Závitové
vnitřní průměr
ød = 8,7 mm
----------------
vnitřní průměr
ød = 12,5 mm
Kuželové ---------------- ----------------
vnitřní průměr
ød = 12,5 mm

Rozměrové náčrty

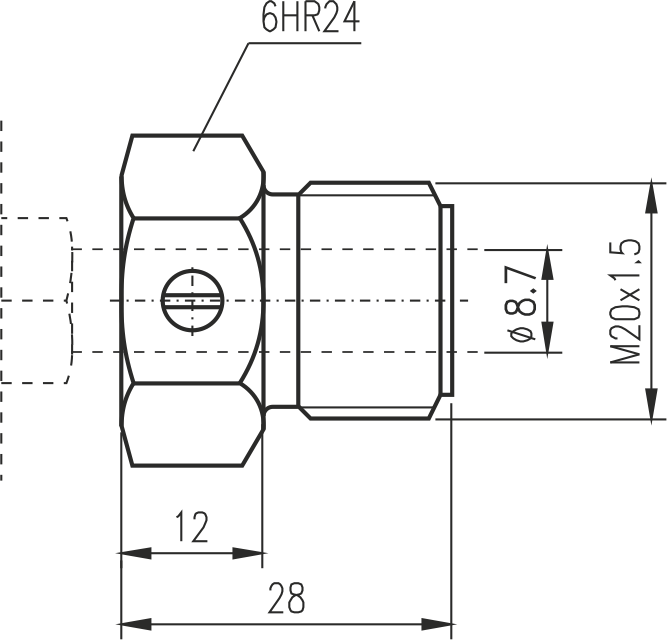

Posuvné závitové hrdlo Posuvné kuželové hrdlo
