Nesamočinná tepelná pojistka TH 476

Popis

Nesamočinná tepelná pojistka tvoří jeden celek. Čidlo a spínací systém jsou sestaveny a zajištěny v mosaznémtělese. Na tělese je šestihran OK 27 a závit M 22x1,5, kterým se pojistka upevní v urče­ném otvoru. Připojovacísvorky jsou ploché kolíky, velikost spoje 6,3. Vedle přípojných svorek vyčnívá z hlavice spínače kolík pro ručnízapojení spínacího systému. Připojovací svorky jsou od tělesa pojistky elektricky odizolovány. Hlavice spínače je nerozebíra­telně spojena s tělesem pojistky.

Montáž

TH 476 se upevní v určeném otvoru pomocí klíče č. 27. Upevňování a uvolňování se nesmí provádět uchopením za plo­ché kolíky na hlavici spínače.

Přednosti

  • libovolná pracovní poloha
  • možnost ručního znovuzapojení

Technické údaje

Pojistka TH 476 se vyrábí v provedení rozpínacím (R). Zapínací teplota je stanovena tak, že bez působení vnější síly dojde k sepnutí spínače při teplotě pod 10 °C. Vnější silou působící na ovládací kolík je možno sepnout spínač při poklesu teploty o 15 °C a více pod hranici jmenovité rozpínací teploty.

Rozsah jmenovitých teplot od 35 °C do 115 °C
Přesnost nastavení ±2 °C (A), ±4 °C (B)
Jmenovité napětí a proud 24 V, 6 A ss
Životnost 300 cyklů
Odolnost proti chvění 5 g
Hmotnost cca 70 g

Objednávání


V objednávce je potřeba uvést:

  • typ přístroje
  • jmenovitou teplotu [°C]
  • množství v kusech
  • přesnost nastavení jmenovité teploty

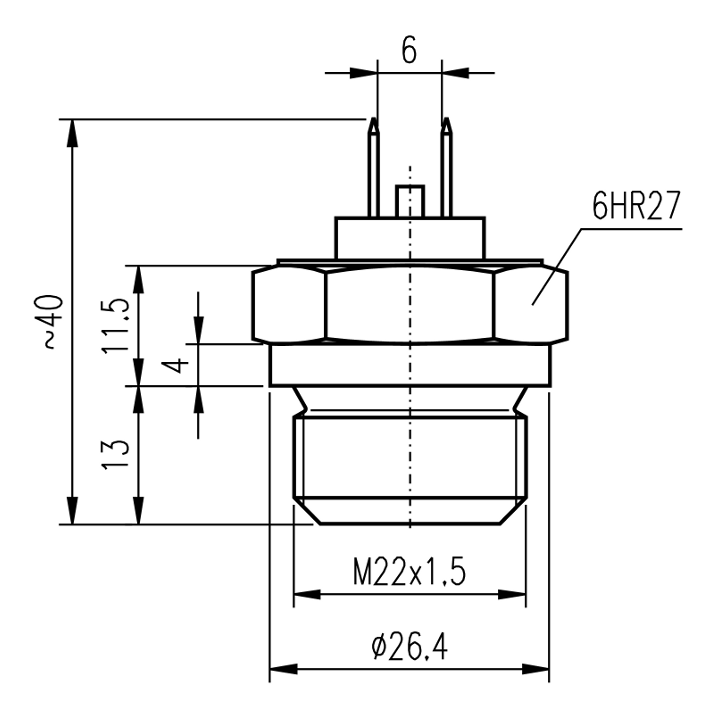

Rozměrové náčrty


Soubory ke stažení

návod k montáži a obsluze

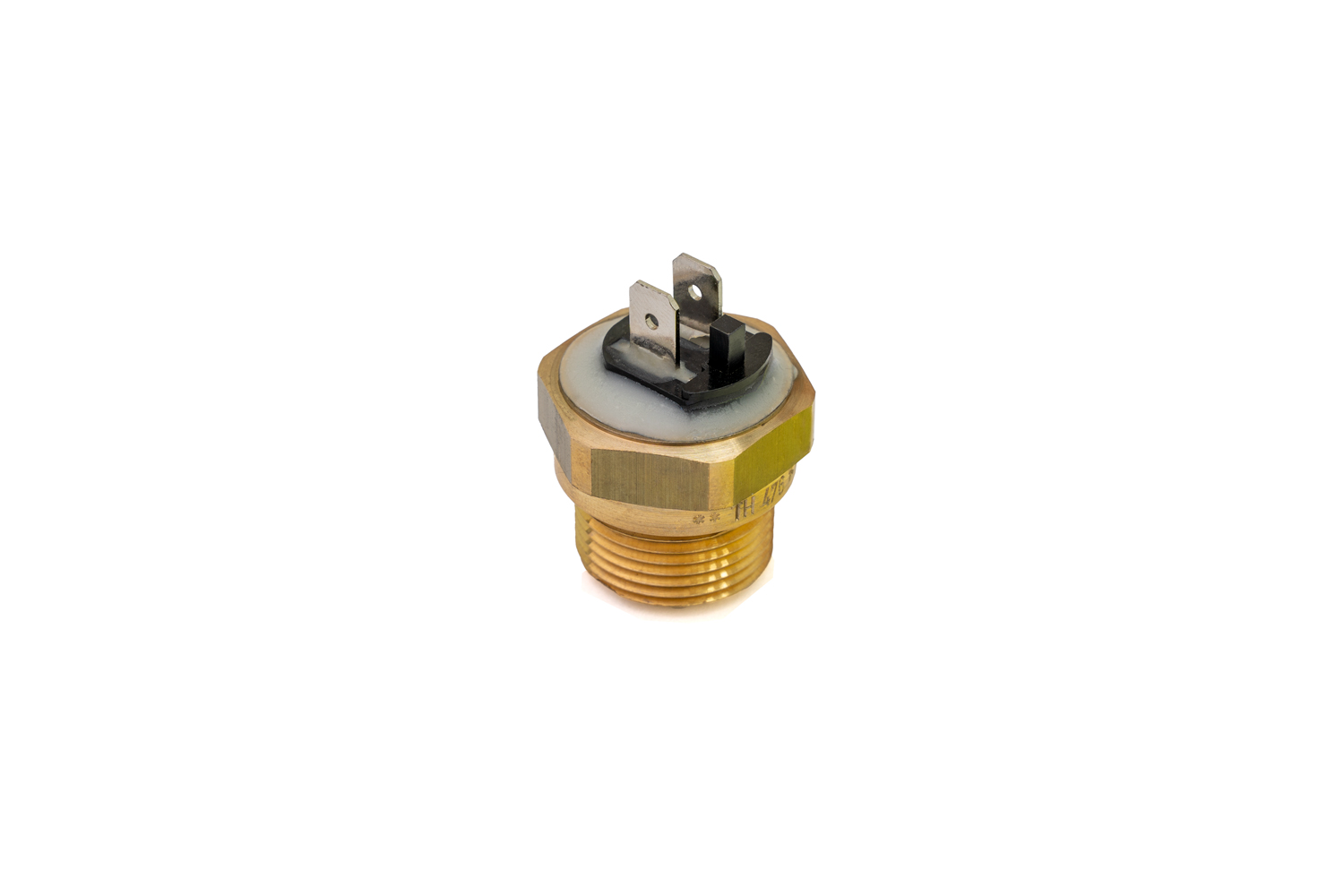

Fotky produktu
