Manotherm MTCC 60

Kombinovaný přístroj pro měření tlaku a teploty v soustavách, kde místo snímání tlaku a teploty není totožné s místem odečtu. Tlakoměrová část může být použita v soustavě s kapalnými, popř. plynnými látkami, které nekrystalizují a nezpůsobují korozi slitin mědi.

Popis

Manotherm se skládá z plastového pouzdra, tlakoměrného systému pro měření tlaku a teploměrového systémupro měření teploty. Systémy jsou umístěny na samostatné základní desce. Výchylka pružného měřícího členu
tlakoměrného systému je vyvozena změnou tlaku tlakonosného média. Výchylka pružného teploměrovéhosystému je vyvozena změnou tlakových poměrů v teploměrovém systému v závislosti na změně teploty teploměrné látky ve stonku.

Montáž a údržba

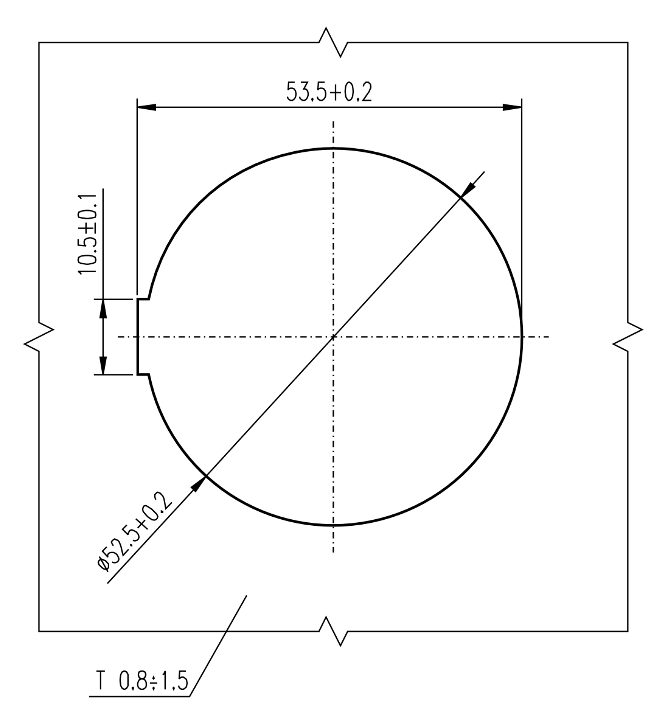

Montáž se provádí nasunutím hlavice do otvoru dle příslušného rozměrového náčrtu, připojením tlakového čidla ke zdroji tlaku, zajištěním čidla převlečným šroubem a umístěním teploměrového čidla do jímky. Těleso přístroje je možné umístit v libovolné poloze. K zamezení rozkmitání kapilár v provozu je nutné upevnění minimálně v dalších dvou bodech přibližně rovnoměrně rozložených v délce kapilár. V provozu nevyžaduje žádnou údržbu.

Technické údaje

Teploměrová část
Měřicí rozsah 20 až 100°C
Rozsah stupnice 0 až 120 °C
Dělení stupnice 2 K
Přesnost ±4 % z rozsahu stupnice
Rozměry čidla Ø 6 x 35,5 mm
Časová konstanta 15 s
Délka spojovací kapiláry 1 450 mm
Min. poloměr ohybu kapiláry Rmin = 5 mm
Tlakoměrová část
Rozsah stupnice 0-4 bar
Dělení stupnice 0,1 bar
Třída přesnosti ±2,5 % z rozsahu stupnice
Přípojné rozměry čidla M14x1 nebo G1/4
Délka spojovací kapiláry 920 mm

Příslušenství


Zpětný ventil ZV4.x (není součástí dodávky).

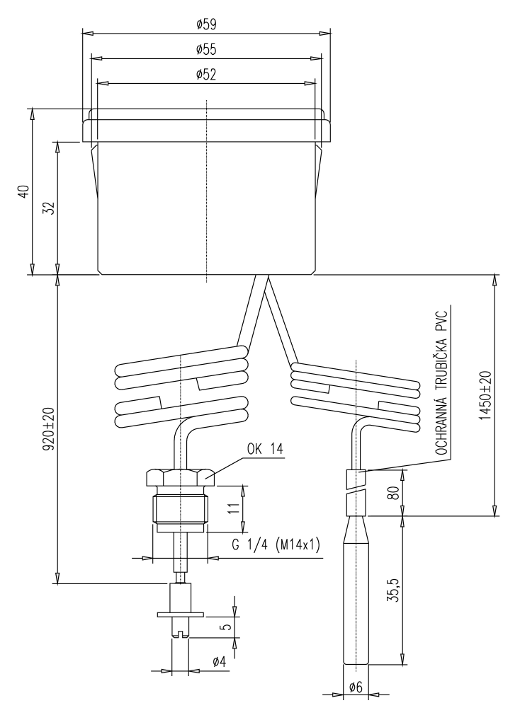

Rozměrové náčrty

Soubory ke stažení

návod k montáži a obsluze
