Kapilární teploměr TCS 60

TCS 60 je tlakový teploměr určený k měření teploty v soustavách, kde místo snímání teploty není totožné s místem odečtu. Teploměr je složen z kapilárního systému a hlavice. Hlavice kapilárního teploměru se skládá z pouzdra a okénka z umělé hmoty chránícími ukazovatel, číselník se stupnicí a pružný měřicí člen. Teploměrový systém je v hlavici ukončen pružným měřicím členem s nábojem, který přenáší výchylku pružného měřicího členu na ukazovatel udávající hodnotu měřené teploty na stupnici vyznačené na číselníku.

Popis

Kapilární teploměr je složen z kapilárního systému a hlavice. Hlavice kapilárního teploměru se skládá z pouzdra a okénka z umělé hmoty chránícími ukazovatel, číselník se stupnicí a pružný měřicí člen. Teploměrový systém je v hlavici ukončen pružným měřicím členem s nábojem, který přenáší výchylku pružného měřicího členu na ukazovatel udávající hodnotu měřené teploty na stupnici vyznačené na číselníku.

Použití

Kapilární teploměry jsou určeny k indikaci teploty v teplovodních kotlích pro domácnost na tuhá paliva. Teploměry je možno použít k indikaci teploty v měřicím rozsahu 20-100 °C. Indikovaná hodnota teploty nesmí překročit max. hodnotu měřicího rozsahu. Teploměry je možno použít k indikaci teplot v jakékoliv poloze. Hlavice teploměru může být umístěna do prostředí jednoduchého aktivního horkého s max. teplotou 40 °C. Čidlo teploměru musí být umístěno do kapalného nebo plynného prostředí, které nenarušuje měď a její slitiny. V ostatních případech musí být čidlo umístěno do jímky. Kapilární teploměr TCS 60 není určen pro použití v průmyslu.

Technické údaje

Měřicí rozsah	20-100 °C
Rozsah stupnice	0-120 °C
Dělení stupnice	2 K
Přesnost	±4 % z rozsahu stupnice
Délka spojovací kapiláry	1 450 mm
Barva tisku stupnice	černá
Klimatické vlivy při provozu	skupina provedení B2       parametry +5 ° C až +40 °C
Mechanické vlivy při provozu	skupina provedení NX       vibrace - frek. od 10 do 50 Hz, amplituda max. 0,15 mm

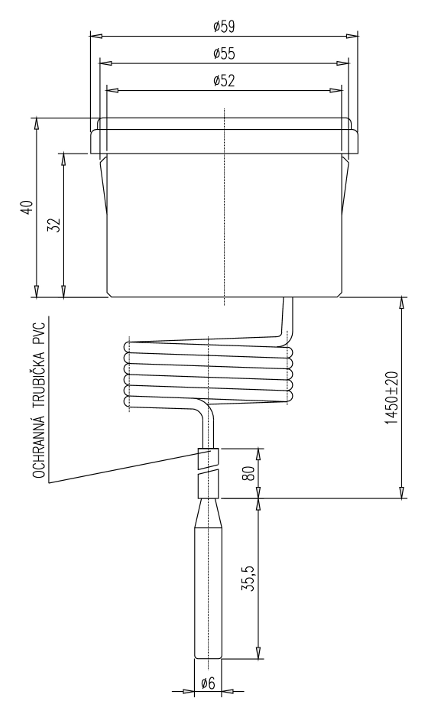

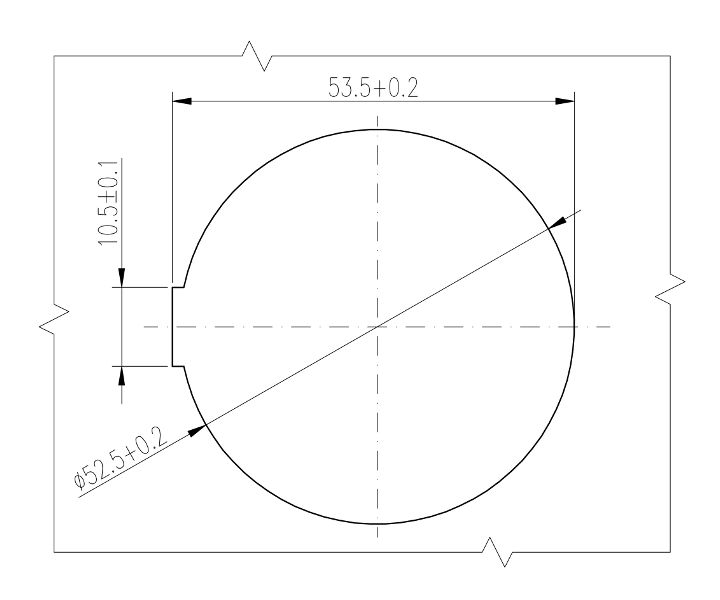

Rozměrové náčrty
