Kapilární teploměr TCS 48

TCS 48 je tlakový teploměr určený k měření teploty v soustavách, kde místo snímání teploty není totožné s místem odečtu. Teploměr je složen z kapilárního systému a hlavice. Hlavice kapilárního teploměru se skládá z pouzdra a okénka z umělé hmoty chránícími ukazovatel, číselník se stupnicí a pružný měřicí člen. Teploměrový systém je v hlavici ukončen pružným měřicím členem s nábojem, který přenáší výchylku pružného měřicího členu na ukazovatel udávající hodnotu měřené teploty na stupnici vyznačené na číselníku.

Popis

Teploměr je tvořen trubicí ve tvaru Archimédovy spirály, která se působením vnitřního přetlaku rozmotává a tímkoná rotační pohyb. Rotační pohyb přímo úměrný vnitřnímu přetlaku je přenesen na ručičku, která ukazuje nastupnici naměřenou hodnotu. Vnitřní přetlak úměrný teplotě se vyvozuje teplotní roztažností kapaliny v čidle, které je se spirálou spojeno kapilárou.

Použití

Kapilární teploměry jsou univerzálně použitelné přístroje pro měření teplot v daném měřicím rozsahu. Teploměry je možno použít k měření teplot v měřicím rozsahu 20 až 100°C. Měřená hodnota teploty nesmí překročit max. hodnotu měřicího rozsahu. Teploměry je možno použít k měření teplot v jakékoliv poloze. Hlavice teploměru může být umístěna do prostředí jednoduchého aktivního horkého s max. teplotou 40°C. Čidlo teploměru musí být umístěno do kapalného nebo plynného prostředí, které nenarušuje měď a její slitiny. V ostatních případech musí být čidlo umístěno do jímky.

Montáž a údržba

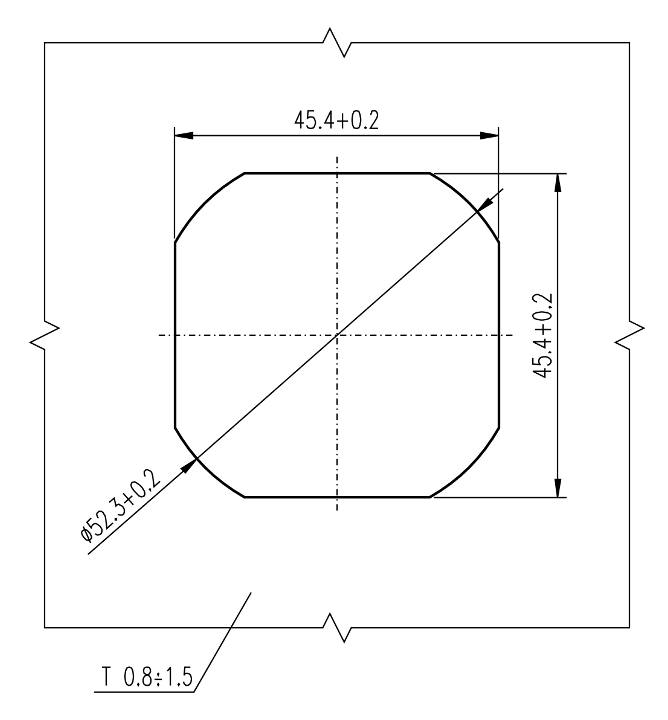

Montáž teploměru se provádí nasunutím hlavice teploměru do otvoru dle příslušného rozměrového náčrtu a umístěním teploměrového čidla do jímky. Těleso teploměru je možno umístit v libovolné poloze. K zamezení rozkmitání kapiláry během provozu je nutné upevnění minimálně v dalších dvou bodech přibližně rovnoměrně rozložených v délce kapiláry. Nejmenší povolený poloměr ohybu spojovací kapiláry je 5 mm. V provozu nevyžaduje žádnou údržbu.

Technické údaje

Rozsah stupnice 0 až 120 °C
Měřicí rozsah 20 až 100 °C
Dělení stupnice 2 K
Přesnost ±4 % z rozsahu stupnice
Rozměry čidla Ø 6 x 35,5 mm
Časová konstanta 15 s
Délka kapiláry 1 450 mm
Min. poloměr ohybu kapiláry Rmin = 5 mm

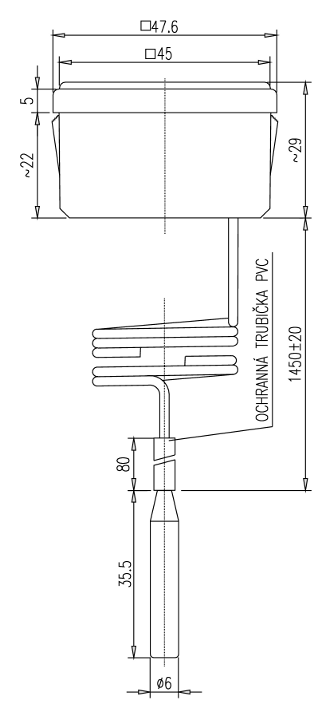

Rozměrové náčrty


Soubory ke stažení

návod k montáži a obsluze

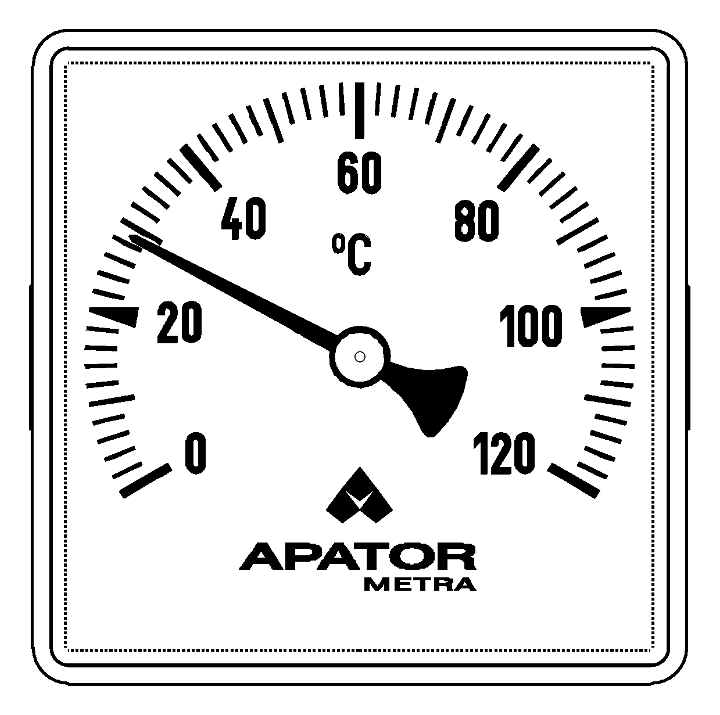

Fotky produktu
